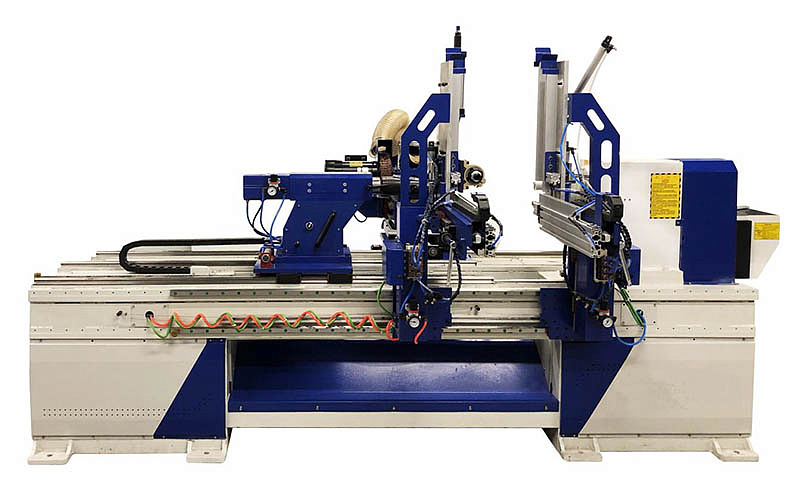

Токарный центр с ЧПУ с автозагрузкой заготовок Beaver 12D4 AUTO

НАЗНАЧЕНИЕ:

Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 2-мя фрезерными шпинделями и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МАГАЗИН ЗАГОТОВОК

Предназначен для накопления заготовок и их автоматической подачи в зону обработки.

КОМПОНОВКА АГРЕГАТОВ НА СТАНКЕ

Агрегаты установлены на одном суппорте. Перемещение узлов по линейным направляющим. Поперечное движение обеспечивает ШВП. ЧЕРНОВОЙ РЕЗЕЦ

Основной съем черновым резцом. ЧИСТОВОЙ РЕЗЕЦ

4-х сторонние съемные пластины из высокопрочной стали многократно продлевают срок службы резца. Смена или поворот пластин не требуют специальных навыков. ШЛИФОВАЛЬНЫЙ УЗЕЛ

Финальная операция шлифования, придает законченный вид перед отделкой. 2 ФРЕЗЕРНЫХ УЗЛА

Мощностью 6 кВт и 4,5 кВт, фрезеровки различной сложности и больших съемов древесины. Работа двумя разными инструментами позволяет не тратить время на их смену и значительно сокращает время изготовления деталей. ПНЕВМОЦИЛИНДРЫ РАБОЧИХ АГРЕГАТОВ

Перемещение каждого агрегата (ввод/вывод из работы) осуществляется с помощью индивидуального пневмоцилиндра. ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ АГРЕГАТНОГО СУППОРТА

Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя. ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ (ЗАДНЯЯ БАБКА)

Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке. ФИКСАЦИЯ ЗАДНЕЙ БАБКИ

Задняя бабка надежно фиксируется в заданном положении благодаря "пневмозамку". Исключено смещение задней бабки. ГЛАВНЫЙ ПРИВОД

При операции "точение" привод передней бабки производится от двигателя мощностью 5,5 кВт через клиноременную передачу (2 ремня). При операции "фрезерование" привод передней бабки через зубчатую передачу серводвигателем.

ПНЕВМОЗАСЛОНКИ

В зависимости от операции, точение или шлифовка, происходит автоматическое открытие/закрытие аспирационного патрубка на текущих операциях для максимального удаления стружки из зоны обработки.

ЧУГУННАЯ СТАНИНА

Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента.
Выполнена из двух зон и имеет устойчивую базу.
Масса станка 1 600 кг. АВТОМАТИЧЕСКАЯ СМАЗКА

На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор. ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП

Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар. СТОЙКА УПРАВЛЕНИЯ

Станок укомплектован стойкой управления с компьютером и специальным программным обеспечением для токарно-гравировальных работ. Система управления NC Studio. ЛЮНЕТ

При обработки длинных заготовок небольшого сечения необходимо использовать люнет. Обеспечивается надежная фиксация при обработке, исключается прогибание и вибрирование. КОМПЛЕКТ ПОСТАВКИ

Дополнительно включает в себя 4-х кулачковый патрон, люнет (кольца), съемные ножи для резца, цанги, концевые фрезы и граверы. Это все необходимо для запуска станка и полноценной работы с первого дня.
