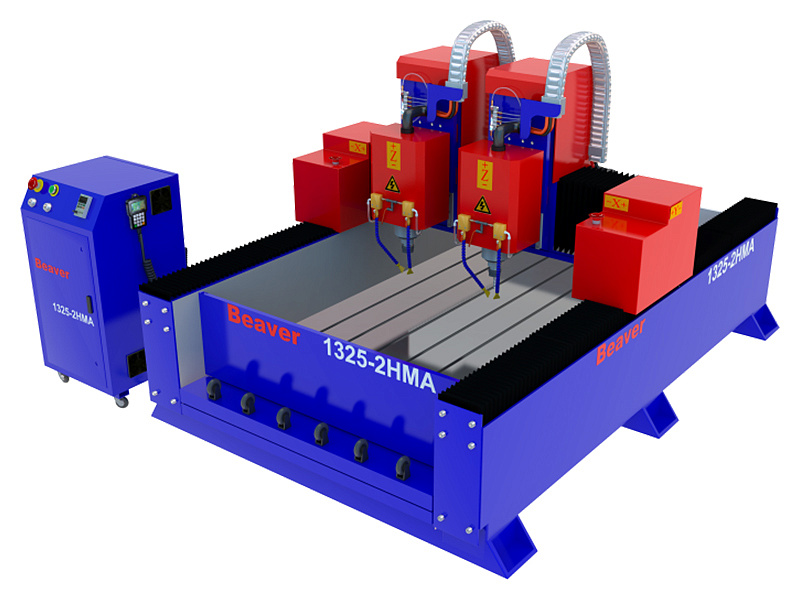

Фрезерный станок с ЧПУ Beaver STONE 1325-2HMA

НАЗНАЧЕНИЕ:

Предназначен для высококачественного фрезерования и гравирования поверхностей деталей по плоскости (2D и 3D фрезерование).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Натуральный и искусственный камень, МДФ, ДСП, алюминий, пластик, акрил.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЖЕСТКАЯ СТАНИНА

Сварная станина изготовлена из стальных труб прямоугольного сечения толщиной 10 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе.

Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ.

Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

СТАЛЬНЫЕ ПЛАСТИНЫ РАБОЧЕГО СТОЛА С «Т» ПАЗАМИ

Обеспечивается надежный механический зажим обрабатываемых заготовок.

Рабочий стол дополнительно покрыт упрочненным капролоном, а также по бокам обшит листами из нержавейки для защиты рабочего пространства от брызг и пыли, образующихся в процессе обработки.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z.

Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Сечение направляющих - 25

Производитель – (HIWIN Корея).

КОСОЗУБАЯ ШЕСТЕРНЯ - РЕЙКА ПО ОСЯМ Х И У

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине.

Косозубое зацепление не имеет зоны однопарного зацепления.

В прямозубой передаче нагрузки на зубья прикладывается мгновенно.

Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев.

Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

ШАГОВЫЕ ДВИГАТЕЛИ С РЕМЕННЫМ ПРИВОДОМ

Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения.

Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности.

ШАРИКОВИНТОВАЯ ПАРА ПО ОСИ Z

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

ШПИНДЕЛЬ МОД. GDK125-18-24 5,5 кВтКВТ

Высокая частота вращения (24 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из камня, а также ДСП, МДФ, пластика, акрила и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.

Охлаждение шпинделя осуществляется за счет внутреннего контура, проходящего через шпиндель. Охлаждение инструмента осуществляется за счет внешних гибких шлангов.

Тип цанги - ER25

Диаметр хвостовика: 4, 6, 8, 10, 12

КОНТАКТНЫЙ ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ

Предназначен для измерения длины инструмента и позволяет, начиная работу, быстро ввести данные о длине вылета инструмента.

РУЧНАЯ СИСТЕМА СМАЗКИ

Предназначена для периодического смазывания всех подшипников в направляющих в целях увеличения срока службы станка.

ПУЛЬТ УПРАВЛЕНИЯ RICH AUTO А11

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме.

Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения станка состоит из 2-х водяных насосов:

• Один насос охлаждает шпиндель и работает в замкнутом цикле;
• Второй насос охлаждает инструмент.

Оба насоса входят в комплект станка.

ЗИП

Включает в себя:

• набор алмазных фрез;
• набор цанг ER-25 для крепления алмазных фрез;
• набор гаечных ключей и шестигранников;
• набор зажимных струбцин;
• набор опорных ножек для установки;
• запасные ремни для шаговых двигателей.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Водяные насосы для охлаждения инструмента и шпинделя – 2 шт. Датчик измерения длины инструмента – 1 шт. Пульт управления станком RICH AUTO A11 - 1 шт. Электрический шкаф – 1 шт. Комплект ЗИП – 1 шт.
