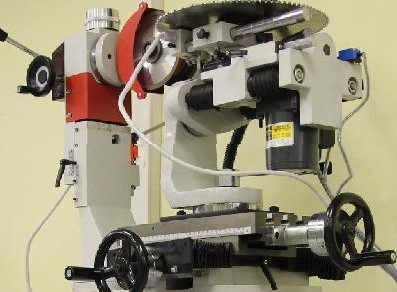

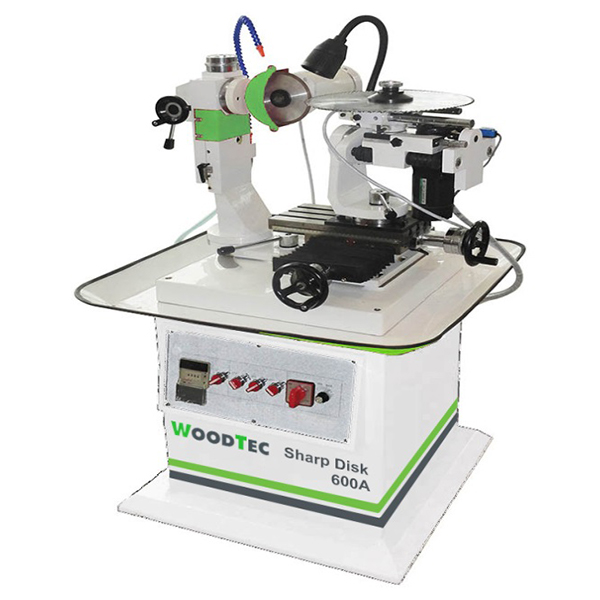

Станок для заточки дисковых пил с напайками WoodTec Sharp Disk 600A

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

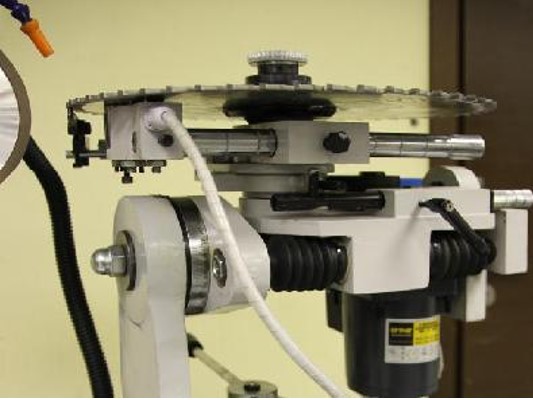

Осуществляется при помощи фланца большого диаметра и опоры с встроенным электромагнитом, тем самым исключается прогиб пилы.

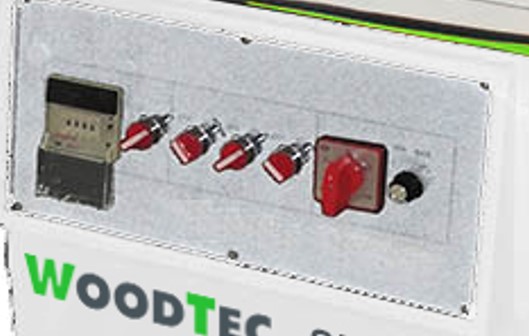

Отсчет количества зубьев и циклов заточки отображается на цифровом табло – автоматическая остановка работы станка.

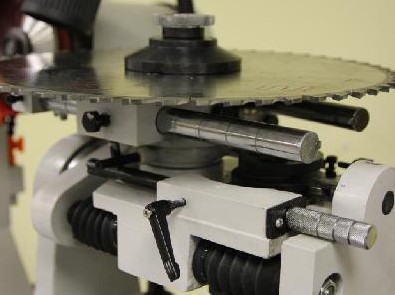

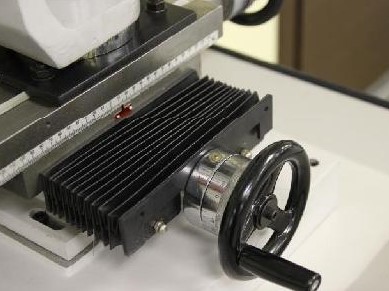

Затачиваемая пила настраивается на диаметр при помощи маховика и винтовой пары (винт-гайка).

Позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.

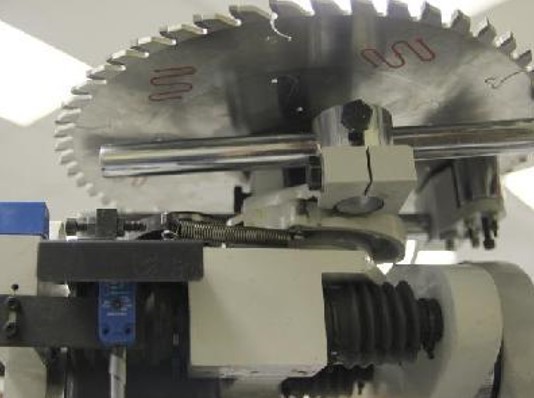

Позволяет регулировать шаг зубьев затачиваемой дисковой пилы и затачивать на станке пилы с крупным шагом, применяемые в лесопилении на бревнопильных и многопильных станках.

Максимальный шаг зубьев 100 мм.

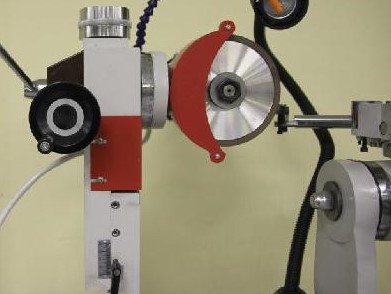

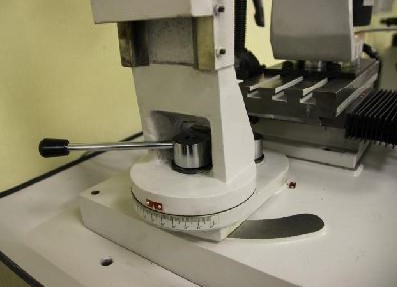

ЗАТОЧНОЙ УЗЕЛ С РЕГУЛИРОВКОЙ ПОВОРОТА ЗАТОЧНОЙ ГОЛОВКИ И ПОДЪЕМОМ/ОПУСКАНИЕМ ЗАТОЧНОЙ ГОЛОВКИ

Регулировка заточной головки на заданный угол имеет градуированную шкалу на 360 град, что позволяет затачивать пилы со скошенными зубьями и пилы с более сложной трапециевидной формой зубьев.

Механизм подъема/опускания позволяет позиционировать заточной круг относительно зубьев дисковой пилы в зависимости от ее толщины.

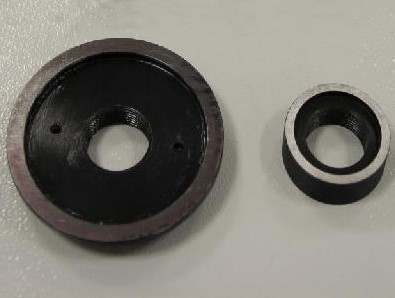

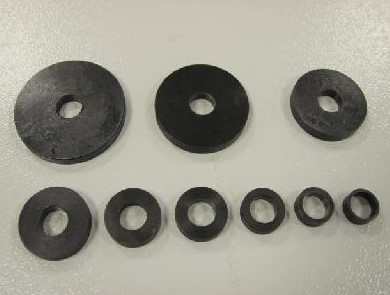

Со станком поставляются фланцы (2 шт.) диаметром 48 и 95 мм.

Большой фланец диаметром 95 мм позволяет устанавливать дисковые пилы с посадочным диаметром до 75 мм.

Позволяет устанавливать и затачивать дисковые пилы с различными посадочными диаметрами.

УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ПОДРЕЗНЫХ ДИСКОВЫХ ПИЛ ДИАМЕТРОМ ОТ 100 ММ

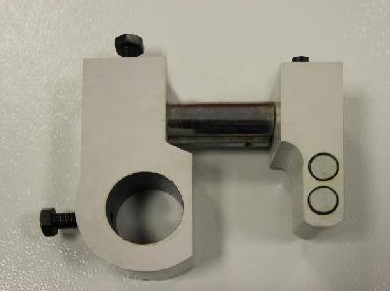

Устройство оснащено регулируемой по диаметру пил площадкой с 2-мя постоянными магнитами – устанавливается вместо основного устройства (с электромагнитом).

Также для заточки подрезных дисковых пил необходимо заменить большой фланец на малый и установить соответствующее переходной кольцо

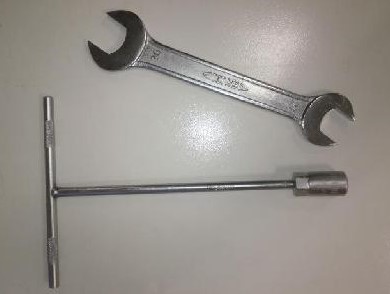

НАБОР ГАЕЧНЫХ КЛЮЧЕЙ

Для замены заточного шлифовального круга, а также для обслуживания станка и его переналадки.

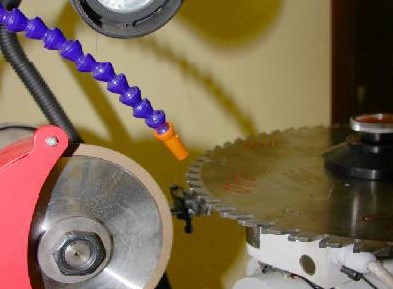

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

БАК ДЛЯ СОЖ ИЗ ИЗНОСОСТОЙКОЙ СТАЛИ

Ёмкость бака около 15 л.

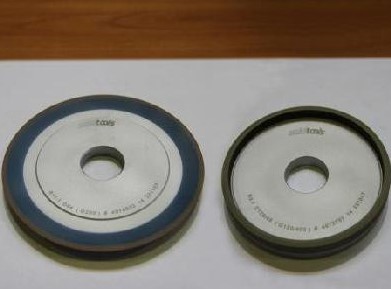

АЛМАЗНЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ

Алмазные круги применяются для заточки и доводки дисковых пил с твердосплавными напайками по передней и задней граням.

Количество и тип кругов указываются при заказе.

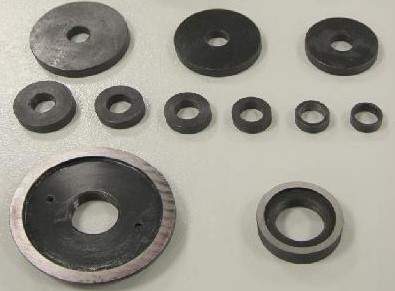

ДОПОЛНИТЕЛЬНЫЕ ФЛАНЦЫ ДИАМЕТРОМ СВЫШЕ 95 ММ

В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

КОНЦЕНТРАТ СОЖ В КАНИСТРАХ ЁМКОСТЬЮ 20 Л

При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.
