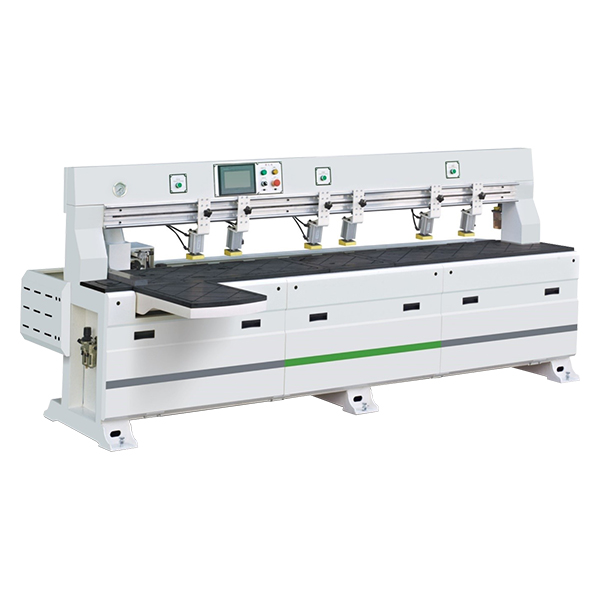

Торцевой присадочный станок с ЧПУ WoodTec EDM 2440X2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

НАЗНАЧЕНИЕ:

Торцевой присадочный станок с ЧПУ предназначен для высококачественного сверления и фрезерования в торец заготовки.

Основное преимущество станка – наличие системы ЧПУ и мощных сервомоторов. За счёт этого достигается высокая степень автоматизации и возрастает производительность на 70%.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Основное использование в обработке дерева, ЛДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Мебельное производство:

- Торцевая присадка ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Производство дверей:

- Фрезерование пазов в торцах дверей.

- Торцевая присадка.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка площадок под направляющие производится на металлообрабатывающих центрах с ЧПУ за один установ, что обеспечивает высокую геометрическую точность.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ PMI За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены картриджами, обеспечивающими автоматическую смазку.
	КОСОЗУБАЯ РЕЙКА Для перемещения узлов на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 2,2 КВТ - 18 000 ОБ/МИН Высокая частота вращения (18 000 об/мин) и оптимальная мощность дает возможность осуществлять обработку деталей из древесины, а также ЛДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной продукции с высоким качеством. Охлаждение двигателя принудительное. В шпинделе установлены необслуживаемые керамические подшипники, рассчитанные на работу в тяжелых условиях.
	СЕРВОДВИГАТЕЛИ (ТАЙВАНЬ) Для перемещения в конструкции станка применены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Наличие обратной связи обеспечивает систему точной информацией о повороте вала в любой момент времени, что исключает появление брака при обработке. Высокая эффективность сервомоторов позволяет производить обработку на высоких скоростях, увеличивая тем самым количество выпускаемой продукции.
	ДАТЧИК ВЫСОТЫ ЗАГОТОВКИ (США) Осуществляет автоматический контроль высоты заготовки. Режим двойного обучения (интенсивность + расстояние) обеспечивает четкое обнаружение объектов без использования светоотражателя. Прочный корпус с классом защиты IP69K из нержавеющей стали класса FDA. Простая настройка с отзывчивыми кнопками. Прочная конструкция устойчива к механическим воздействиям, перетяжке и экстремальной вибрации. Сверхточное считывание расстояния.
	ПУЛЬТ УПРАВЛЕНИЯ Удобное управление станком и точное позиционирование с помощью пульта управления.
	ПРИЖИМНОЙ ЦИЛИНДР Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком WoodTec оснащен комплектующими ведущих мировых производителей (Bosch Rexton, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Регулируемая автоматическая система смазки служит для своевременного и качественного обслуживания подвижных узлов станка. Программируемый контроллер предотвращает избыточную подачу смазки к подшипникам.
	ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (Германия) Электрокомпоненты установленные на станке, произведены всемирно известным лидером в области управления электроэнергией – Schneider Electric (Германия).
