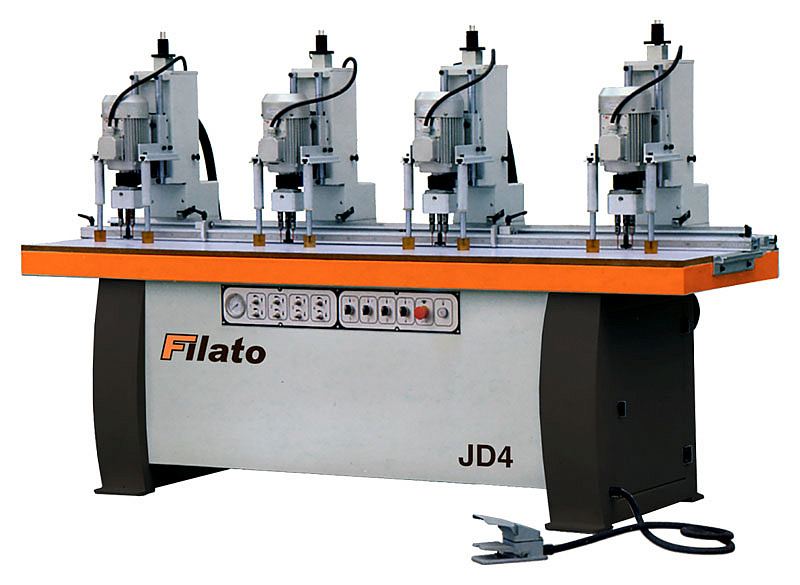

Сверлильно-присадочный станок для мебельных фасадов Filato JD 4

НАЗНАЧЕНИЕ:

Предназначен для одновременного сверления глухих отверстий под петли и винты (саморезы) в мебельных фасадах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется как для выполнения индивидуальных заказов, так и для серийного производства мебельных фасадов на малых, средних и крупных предприятиях, а также на участках комплектации мебели перед упаковкой.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

Схема обработки изделия Схема сборки готового изделия

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СВЕРЛИЛЬНАЯ ГОЛОВА

Одна 3-х шпиндельная головка имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования.

ПНЕВМОПРИЖИМЫ

Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ

Удобный узел благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.

БАЗИРУЮЩИЕ ЛИНЕЙКИ

Станок оснащается 3‑мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Также в комплект поставки входит 2 откидных упора для фиксации заготовки.

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ

Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

8 ПНЕВМОЦИЛИНДРОВ

БАЗИРУЮЩАЯ ЛИНЕЙКА ДЛИНОЙ 2,5 МЕТРА С 3 ОТКИДНЫМИ УПОРАМИ

КОМПЛЕКТ ЗИП
