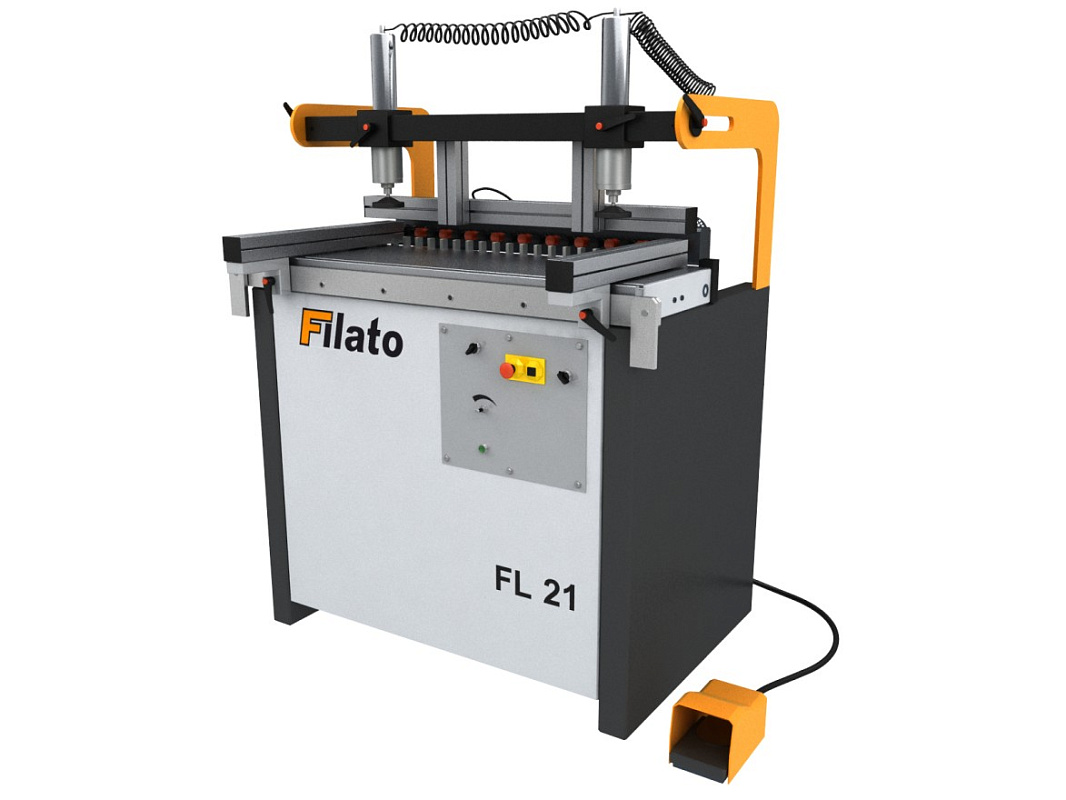

Сверлильно-присадочные станки VITAP FL-21 и FL-35

НАЗНАЧЕНИЕ:

Станок используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 и под 90°для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СВЕРЛИЛЬНАЯ ГРУППА

Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с возможностью фиксации в промежуточных положениях.

Это дает возможность сверления и в пласть, и в торец деталей, а также сверления под углом 45°.

ПНЕВМОПРИЖИМЫ

Деталь фиксируется двумя вертикальными пневматическими прижимами.

УПРАВЛЕНИЕ ЦИКЛОМ

Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.

БАЗИРУЮЩИЕ ЛИНЕЙКИ

В комплект поставки включена профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, с четырьмя откидными упорами для быстрого позиционирования заготовок, а также 2 вертикальных упора для совмещения вертикального и горизонтального сверления.

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ

Удобный револьверный узел позволяет быстро установить требуемую глубину отверстий благодаря специальной миллиметровой шкале.

БЫСТРОСЪЕМНЫЕ ЦАНГИ

Вместе со станком поставляются быстрозажимные патроны в количестве 10 шт.

СИСТЕМА АВТОМАТИЧЕСКОЙ КОМПЕНСАЦИИ ГЛУБИНЫ СВЕРЛЕНИЯ

При переходе траверсы из вертикального в горизонтальное положение.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

1 ЛИНЕЙКА 3000 ММ 4 ФЛАЖКОВЫХ УПОРА НА ЛИНЕЙКЕ 10 БЫСТРОСЪЁМНЫХ ПАТРОНОВ 2 ПНЕВМОПРИЖИМА

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

УСТРОЙСТВО ДЛЯ ПРИСАДКИ УГЛОВЫХ ДЕТАЛЕЙ

Представляет собой специальный циркуль, и позволяет быстро настроить одинаковое расстояние на перпендикулярных упорах для засверливания деталей с зеркальными картами присадки.

УСТРОЙСТВО ДЛЯ СВЕРЛЕНИЯ ПОД 45°

Позволяет забазировать заготовки рамочных фасадов и иных деталей под 45° относительно сверлильной группы для засверливания отверстий под шканты для их дальнейшей сборки.

УСТРОЙСТВО ДЛЯ СВЕРЛЕНИЯ РАМОЧНЫХ ФАСАДОВ ПОД 90°

Позволяет забазировать заготовки рамочных фасадов и иных деталей под 0° и под 90° относительно сверлильной группы для засверливания отверстий под шканты для их дальнейшей сборки.

СИСТЕМА TRI-MATIC ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ ПОД ПЕТЛИ

Устройство позволяет засверлить за один установ отверстия под петли и под крепежные винты.

СХЕМА СБОРКИ ГОТОВОГО ИЗДЕЛИЯ:
