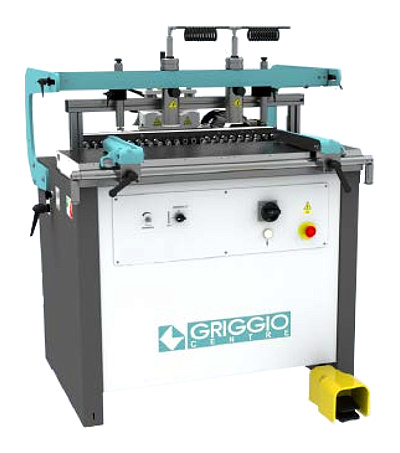

Сверлильно-присадочные станки GRIGGIO. Серия GF

Описание
Характеристики
Оплата и доставка

НАЗНАЧЕНИЕ:

Высокоточные сверлильно присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей. Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм. При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90^o вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

На средних и крупных предприятиях по производству корпусной мебели.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СВЕРЛЕНИЕ ПО ТОРЦАМ ИЗДЕЛИЯ

На фото показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.

ШИРОКИЕ ВОЗМОЖНОСТИ ШПИНДЕЛЬНОЙ ГОЛОВКИ

На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции.

ИСПОЛЬЗУЕМЫЙ ИНСТРУМЕНТ

Конструкция шпиндельной головки предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм (сверла ⌀1,5 - 3 мм используются со специальным переходником). Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра.

БЫСТРАЯ НАСТРОЙКА ГЛУБИНЫ СВЕРЛЕНИЯ

Запатентованное устройство "QUICK DEPTH" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
АЛЮМИНИЕВАЯ ЛИНЕЙКА 3000 ММ С 4 УПОРАМИ ФЛАЖКАМИ (2 ЧАСТИ ПО 1500 ММ) ОТКИДНЫЕ БОКОВЫЕ УПОРЫ НА СТОЛЕ 2 ПНЕВМАТИЧЕСКИХ САМОНИВЕЛИРУЮЩИХСЯ ПРИЖИМА 2 ЗАДНИХ БАЗОВЫХ УПОРА С БЫСТРЫМ ПОЗИЦИОНИРОВАНИЕДЛЯ СОВМЕЩЕНИЯ ВЕРТИКАЛЬНОГО И ГОРИЗОНТАЛЬНОГО СВЕРЛЕНИЯ ПНЕВМАТИЧЕСКИЙ НАКЛОН СВЕРЛИЛЬНОЙ ГОЛОВКИ 0-90°. С БЛОКИРОВКОЙ В ЛЮБОМ ПОЛОЖЕНИИ И ФИКСАТОРОМ НА 45° УСТРОЙСТВО “QUICK DEPTH” ДЛЯ РЕГУЛИРОВКИ И ПРЯМОГО СЧИТЫВАНИЯ ГЛУБИНЫ СВЕРЛЕНИЯ ШПИНДЕЛИ БЫСТРОГО ЗАЖИМА 5 ШТ. БЫСТРОЗАЖИМНЫХ ВТУЛОК НОРМАТИВ СЕ
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
ДОПОЛНИТЕЛЬНЫЙ ПНЕВМАТИЧЕСКИЙ ПРИЖИМ БЫСТРОЗАЖИМНЫЕ ВТУЛКИ-ПАТРОНЫ ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА 1500 ММ С 2-МЯ ФЛАЖКАМИ-УПОРАМИ ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА 3000 ММ С 4-МЯ ФЛАЖКАМИ-УПОРАМИ УГОЛЬНИК НА СТОЛЕ ДЛЯ СВЕРЛЕНИЯ ПОД 45° УГОЛЬНИК НА СТОЛЕ ДЛЯ СВЕРДЕНИЯ ПОД 90° ФРЕЗЕРНЫЙ УЗЕЛ ДЛЯ ПЕТЕЛЬ TRIMAC(СВЕРЛА НЕ ВХОДЯТ В КОМПЛЕКТ) СВЕРЛА ДОПОЛНИТЕЛЬНЫЕ ФЛАЖКИ-УПОРЫ

Страна производства:

Италия

Бренд:

GRIGGIO

Страна производитель:

Италия

Модель:

GF21GF23GF27GF35

Ширина, мм:

780780780780

Высота, мм:

1300130013001300

Вес, кг:

250330360520

Мощность двигателя, кВт:

1,51,51,51,5 (2 двигателя)

Габаритные размеры (в упаковке):Длина, мм:

1100115012001980
