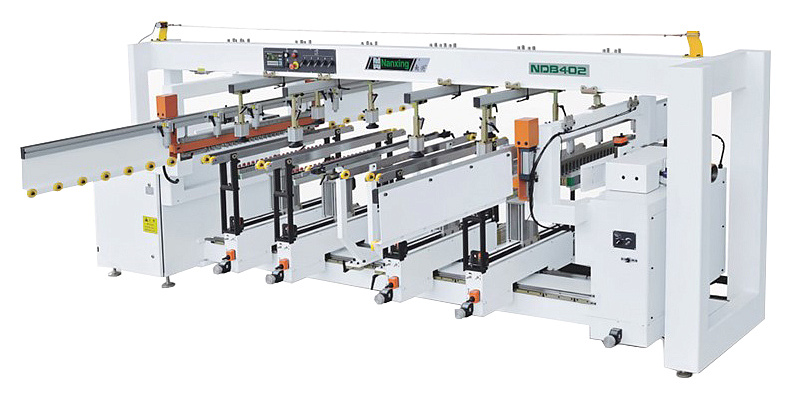

Сверлильно-присадочный станок Nanxing NDB402

НАЗНАЧЕНИЕ:

Сверлильно-присадочный станок NDB402 предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

СХЕМЫ ОБРАБОТКИ:

ПРИМЕР ЧЕРТЕЖА ВЫПОЛНЯЕМОГО ЗА ОДИН ЦИКЛ СВЕРЛЕНИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА

Конструкция станины станка из высокопрочной стали. Большинство механических компонентов обрабатываются на передовых ЧПУ-станках и подвергаются строгому контролю качества.

СИСТЕМА УПРАВЛЕНИЯ

Станок управляется при помощи ПЛК Delta, операционная панель проста в использовании, нужные ряды выбираются в зависимости от различных задач сверления.

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ

Барабан регулировки глубины сверления револьверного типа обеспечивает быструю и точную перенастройку.

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.

5 ПНЕВМОУПОРОВ

Пять пневмоупоров с вынесенными на панель управления переключателями позволяют быстро перенастроить станок для обработки различных деталей. При этом время на перенастройку не тратится.

ВЕРТИКАЛЬНАЯ ТРАВЕРСА

Три нижние вертикальные имеют два разделенных сверлильных суппорта по 11 шпинделей с возможностью поворота каждого суппорта на 90 градусов. Это позволяет обработать на данном станке более сложные карты присадки.

ПНЕВМОПРИЖИМЫ

Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.

ПОЗИЦИОНИРОВАНИЕ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ

Цифровые счетчики регулировки позиционирования сверлильных групп с градацией деления до 0,1 мм позволяют с абсолютной точностью выставить желаемые параметры.

ПНЕВМОФИКСАЦИЯ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ

Позволяет жестко фиксировать положение траверсы исключая смещение ее положения.

МАГАЗИН ДЛЯ ИНСТРУМЕНТА

На станке также предусмотрен магазин для удобного хранения используемых сверел. Нужные сверла всегда под рукой, это значительно экономит время оператору и повышает производительность.

ПОДДЕРЖИВАЮЩАЯ ОПОРА

Для обеспечения надежной базировки длинных деталей на станке предусмотрена промежуточная платформа, которая не дает провисать деталям. На платформе также расположены 2 базирующих упора.
