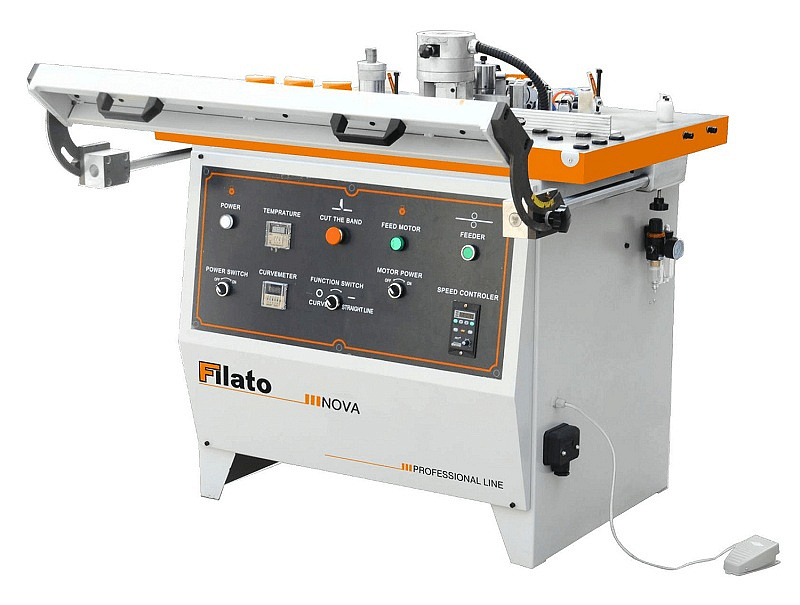

Кромкооблицовочный станок с ручной подачей Filato NOVA

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

1 вариант 1. Криволинейная подача 2. Клеевой узел 3. Пресс группа 2 вариант 1. Прямолинейная подача 2. Клеевой узел 3. Пресс группа

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

КЛЕЕВОЙ УЗЕЛ

• Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку.
• Идеальный вариант в случае использования рыхлого ДСП.
• Клеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов.
• Излишки клея стекают в клеевой бачок.
• Исключено попадание клея на рабочий стол и агрегаты станка.
• Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.
• Не требуется регулировка на толщину материала.

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления находится на передней панели станка, с него осуществляется:

• включение и выключение станка;
• установка температуры клея;
• регулировка скорости подачи.

На пульте управления расположен счетчик длины кромки.

ДОПОЛНИТЕЛЬНЫЙ СТОЛ С НАКЛОНОМ

Станок оснащён дополнительным столом, который создает условия для комфортной работы с крупногабаритными деталями. Стол имеет возможность поворота под 45 градусов, за счет чего станок может приклеивать кромочный материал на заготовки со скошенным торцом.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)

• Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
• Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке.

РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ ПРОСТАВКАМИ

Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек и шаблонов под детали, поскольку проставки можно быстро разместить по конфигурации детали и в этом случае свес кромки не будет мешать движению заготовки.

ЦЕПЬ

В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей.

ПРИКЛЕИВАНИЕ ВЕДЕТСЯ ПРИ РУЧНОЙ ПОДАЧЕ ЗАГОТОВКИ
ПОДАЧА КРОМОЧНОГО МАТЕРИАЛА В ЗОНУ ПРИКЛЕИВАНИЯ ОСУЩЕСТВЛЯЕТСЯ АВТОМАТИЧЕСКИ ИЗ МАГАЗИНА
СКОРОСТЬ ПОДАЧИ С ПЛАВНОЙ РЕГУЛИРОВКОЙ 1 - 18 М/МИН
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ
ДВА КЛЕЕНАНОСЯЩИХ ВАЛА
РЕЗЕРВУАР ДЛЯ КЛЕЯ ПОД КЛЕЕНАНОСЯЩИМИ ВАЛАМИ
РЕГУЛИРОВКА КОЛИЧЕСТВА НАНОСИМОГО КЛЕЯ
ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОЛСТОГО КРОМОЧНОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS, С МАКС СЕЧЕНИЕМ 3 X 50 ММ
ПРИЖИМНЫЕ РОЛИКИ 3 ШТ.
ПРИВОДНОЙ РОЛИК С ПЛАВНЫМ ИЗМЕНЕНИЕМ СКОРОСТИ ПОДАЧИ
МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА Ø600 ММ
СЧЕТЧИК ДЛИНЫ КРОМКИ
ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ СТАНКА
РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, МАСЛОРАСПЫЛИТЕЛЬ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L

• Давление, 10 бар
• Производительность, 0,573 м³/мин
• Мощность, 4 кВт
• Объем ресивера, 100 л

КЛЕЙ FOLLMAN 1542

• Клей расплав FOLLMAN 1542 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
• Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
• Средненаполненный.
• Высокая начальная прочность.
• Высокая адгезия.
• Высокая термостойкость.
• Тонкий клеевой шов.
• Упаковка - 25 кг.
