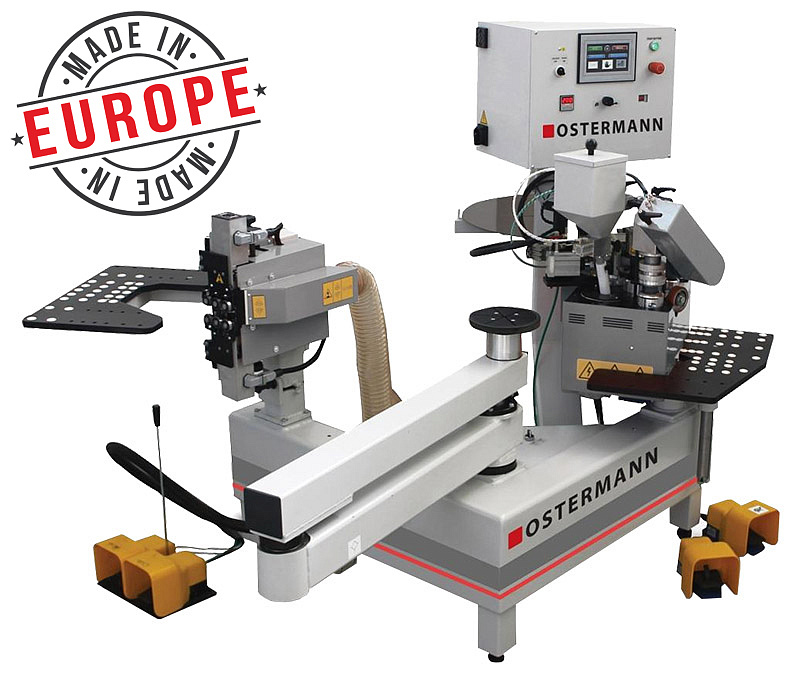

Автоматический кромкооблицовочный станок OSTERMANN Kompasse

НАЗНАЧЕНИЕ:

Предназначен для облицовывания криволинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на мебельных и столярных производствах для изготовления корпусной мебели и дверей.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

1 вариант 1. Криволинейная подача 2. Клеевой узел 3. Чистовой узел фрезерования свесов 2 вариант 1. Прямолинейная подача 2. Клеевой узел 3. Чистовой узел фрезерования свесов

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

УЗЕЛ ОБЛИЦОВКИ

• Узел оснащен автоматической подачей детали. Две скорости подачи 3,5; 7 м/мин. Прижим заготовки осуществляется автоматически. Оператору не надо прижимать детали руками.
• Опорный ролик опускается автоматически после приклеивания кромки. Для беспрепятственного выхода заготовки из рабочей зоны.
• Удобный запуск станка осуществляется с помощью педали.
• Бачок для клея-расплава вместимостью 1 кг. Ручная регулировка количества клея. Температура клея автоматически понижается на 30°. при перерывах в работе более 15 мин. для сохранения высокого качества клея.

УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ

• Три копирующих ролика для отслеживания профиля детали расположены на минимальном расстоянии от края детали.
• Пневматический подъем электродвигателей для входа заготовки в зону обработки.
• 2 фрезы с паянными режущими пластинами R=3 и
• наклоном 15° диаметром 69 мм (минимум 60) Z=6
• Узел оснащён эффективной системой аспирации с двух сторон.

ОТКИДЫВАЮЩИЙ ФРЕЗЕРНЫЙ УЗЕЛ

Для удобства работы с крупногабаритными деталями фрезерный узел установлен на шарнирной стойке. Моментально можно убрать из рабочей зоны.

РАБОЧИЙ СТОЛ

Удобный вакуумный стол для крепления заготовок диаметром 200 – 2400 мм. Быстрая и надежная фиксация заготовки. Стол свободно вращается на подшипниковой опоре. Исключается брак при облицовывания крупногабаритных деталей.

Для небольших заготовок имеется дополнительный стол. Стол имеет пластиковые вставки с помощью которых удобно работать с заготовками любых радиусов. Есть возможность облицовывать прямолинейные детали.

УПРАВЛЕНИЕ СТАНКОМ

• Современное управление осуществляется через Touch Screen монитор.
• Быстрый ввод параметров. Регулировка температуры.
• Лазерный датчик для точного считывания длины кромки. Обеспечивает точную отрезку кромки стык в стык для деталей с замкнутым контуром (столешницы).
• Автоматический расчет длины кромки.

ВАКУУМНЫЙ СТОЛ
Для позиционирования крупногабаритных заготовок. Быстро и надежно крепиться и свободно вращается. ДОПОЛНИТЕЛЬНЫЙ СТОЛ
Для обработки короткомерных заготовок. Позволяет обрабатывать заготовки маленьких размеров. КРОМКООБЛИЦОВОЧНЫЙ УЗЕЛ
Обеспечивает безупречное качество нанесения кромочного материала. Кромкооблицовочный узел с клеевым роликом с автоматическим устройством прижима и подачи детали. ЭЛЕКТРОННЫЙ СЧЁТЧИК
Для обрезки кромки с лазерным датчиком для точной обрезки кромки стык в стык. УЗЕЛ ЧИСТОВОГО СНЯТИЯ СВЕСОВ
Обеспечивает точное и качественное снятие свесов, позволяет обрабатывать как крупногабаритные, так и маленькие заготовки в ручном режиме. Держатель кромочного материала диаметром до 800 мм.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ПК 6000

• Производительность, 6000 м³/час
• Диаметр воздуховодов, 100 мм
• Кол-во патрубков воздуховодов, 6 шт
• Кол-во мешков накопителей/фильтров, 2/2 шт.
• Емкость мешков накопителей, 0,6 м³
• Мощность электродвигателя, 5,5 кВт
• Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L

• Давление, 10 бар
• Производительность, 0,573 м³/мин
• Мощность, 4 кВт
• Объем ресивера, 100 л

КЛЕЙ FOLLMAN 1851

• Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
• Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
• Средненаполненный.
• Высокая начальная прочность.
• Высокая адгезия.
• Высокая термостойкость.
• Тонкий клеевой шов.
• Упаковка - 25 кг.
