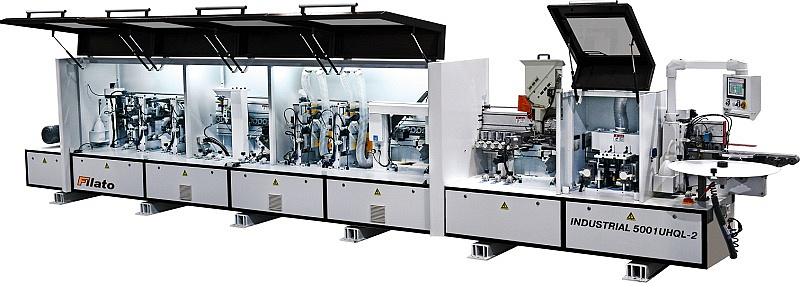

Кромкооблицовочный станок Filato 5001UHQL-2 серии INDUSTRIAL
- Описание
- Характеристики
- Оплата и доставка
НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели и дверей.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
1. Пульт управление PC 2. Подача разделяющей жидкости 3. Узел предварительного фрезерования 4. Инфракрасная лампа нагрева заготовки 5. Верхний предплавитель 6. Пресс группа 7. Узел 2-ух моторной торцовки 8. 1 - узел фрезерования свесов(ЧЕРНОВОЙ) 9. 2 - узел фрезерования свесов
(ЧИСТОВОЙ)
Пневмо-перенастройка 10. 2-ух моторная обкатка углов
(ROUND) 11. Радиусная циклевка
Пневмо-перенастройка 12. Пневмо-отрыватель стружки 13. Узел плоской цикли
Пневмо-перенастройка 14. Подача очищающей жидкости 15. Полировальный узел
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Базовая станинаОбработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства. Профессиональная сборочная линия
Сборочная линия, является окончательным и важным этапом для стабильной работы станка.
Опытные специалисты на профессиональных сборочных линия, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка. Контроль качества
- Участок контроля качества;
- Специально измерительное оборудование;
- Строгая система контроля качества по важным параметрам станка.
Прижимная балка
- Прижимная балка из Алюминия сечением профиля 160 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость;
- На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления;
- По всей длине станка точное позиционирование балки достигается за счет четырех опорах;
- Идеальную точность перемещения обеспечивает электропривод Энкодера и двигателя;
- Двигатель подъема и опускания балки
Мощность: 0,37 кВт;
Частота: 50 Гц;
Скорость вращения: 1350 об/мин.
Конвейер
- Долговечный и надежная конструкция конвейера;
- Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи;
- Износостойкие башмаки в сочетании с резиновыми прижимными роликами диаметром 60мм расположенными в 2 ряда обеспечивают точную транспортировку заготовок;
- Стабильная работа транспортировочного двигателя обеспечивается за счет плавного пуска и эклектического тормоза, в целях безопасности при аварийной остановке;
- Двигатель подачи конвейера
Мощность: 3,7 кВт;
Частота: 50 Гц;
Скорость вращения: 1440 об/мин.
- Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла;
- 2 литые стальные круглые опоры Ø50мм, позволяют выдвинуть поддерживающую раму с направляющими роликами, на 600 мм и за счет этого осуществляется плавное перемещение заготовок больших размеров;
- Счетчик с числовой индикацией, позволяет оператору точно отследить заданную высоту подъема прижимной балки в режиме реального времени;
- Путевые точки – контактная навигация заготовок для идеально точной обработки на последующих узлах.
- Узел подачи разделяющей жидкости, расположен перед узлом предварительного фрезерования торца заготовки и предназначен предотвратить налипания клея на поверхность панели;
- 2 форсунки одновременно наносят жидкость сверху и снизу заготовки;
- Регулировка подачи необходимого количества жидкости.
- Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали;
- Две фрезы с алмазными напайками
Диаметр Ø 100 x 30 Н65 L/R; - Автоматический обдув торца заготовки от стружки;
- Два двигателя противоположного вращение с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндров:
Мощность: 2 x 2,2 кВт;
Частота: 200 Гц;
Скорость вращения: 12 000 об/мин.
- Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки;
- Рабочая температура Инфракрасной лампы около 300° С;
- Особо актуальна в зимний период времени.
- Верхний Клеевой бункер объемом 4 л.;
- Система предварительного расплава имеет высокую скорость нагрева, оснащена бункером для непрерывной подачи по технологическому туннелю клея в клеевую ванну;
- Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки;
- Контроль подачи клея с помощью специального датчика;
- Имеется индикация наполнения бункера для удобства работы оператора;
- Регулировка температуры в предплавителе и клеевой ванне происходит с пульта управления.
Встроенная гильотина на пневматическом цилиндре от AirTEC с электрическим переключателем, рассчитан для высокой производительности.
Пресс группа
- Состоит из одного подающего ролика большого Ø 100 мм и 6-ти до прессовочных Ø 70 мм роликов обеспечивают надежную фиксацию кромочного материала на торец заготовки.
- Регулировка площадки прижимной группы на толщину кромочного материала осуществляется с помощью цифрового счетчика.
- Каждый ролик оснащен индивидуальным пневмо-цилиндром.
- Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.
- Две линейные направляющие расположены под углом 45° на «П»-образной опоре ;
- Узел торцовки состоит из 2-ух двигателей; Мощность: 0,55 кВт;
Частота 200 Гц;
Скоростью вращения 12000 об/мин. - Две пилы Ø 100 х 22 Z30; расположены под углом 50°;
- Перемещение двигателей осуществляется за счет высокоточных линейных направляющих HIWIN;
- Автоматическая система смазки направляющих, с помощью блока контроля времени;
- Точный контроль осуществляется за счет установленного частотного преобразователя Delta
Защита от перегрузки двигателя;
Это обеспечивает долгий срок службы станка.
- Служит для предварительного (ЧЕРНОВОГО) фрезерования верхних и нижних свесов заготовки;
- Экономия времени на перенастройку;
- Узел фрезерования свесов с 2-мя двигателями 0,75 кВт
Частота: 200 Гц
Скорость вращения: 12 000 об/мин. - Точность позиционирования заготовки за счет копиров большого диаметра Ø180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø120 мм в торец заготовки;
- Оборудован системой аспирации.
- Служит для финишного (ЧИСТОВОЙ) фрезерования верхних и нижних свесов заготовки;
- Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки;
- Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку. - Узел фрезерования свесов с 2-мя двигателями 0,75 кВт
Частота: 200 Гц
Скорость вращения: 12 000 об/мин. - Точность позиционирования заготовки за счет копиров большого диаметра Ø180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø120 мм в торец заготовки;
- На каждом двигателе установлены фрезы R2
Ø69 х Ø16 H13 Z4; - Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в фрезерном узле обеспечивает высокое качество обработки.
2-ух моторная обкатка углов
- Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов);
- 2 двигателя узла обкатки углов
Мощностью: 0,37 кВт;
Частота: 200 Гц;
Скорость вращения: 12 000 об/мин. - Две фрезы с алмазными напайками
Ø70 х Ø16 H16 Z3; - Движение за счет пневматических цилиндров;
- Возможно выбрать индивидуальную обработку угла стыков кромки;
- Узел обкатки регулируется автоматически с помощью электро-датчика.
- Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки;
- Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку. - Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования;
- Два двухсторонних ножа радиусом R2, с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи;
- Размеры ножа: 20 х 12 х 2 х R2H;
- Точность позиционирования заготовки за счет копиров большого диаметра Ø180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø120 мм в торец заготовки.
- Служит для отрыва стружки(ворсы) которая образовывается после узла радиусной циклевки;
- Состоит из:
- Опорной площадки
- Верхний двухсекционный пневмо-прижим. - Процесс полностью автоматический.
- Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
- Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
- Экономия времени на перенастройку.
- Предназначен для идеальной финишной обработки поверхности заготовки по плоскости;
- За счет двух четырехсторонних пластин с плоским сечением ножа, расположенных сверху и снизу заготовки, убирает остатки клея и подчищает от микро неровностей.
Размеры пластины: 15 х 15 х 2,5 мм. - Точность позиционирования заготовки за счет копиров большого диаметра Ø180 мм по плоскости с верху и с низу.
- Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли, как на стандартных так и деликатных поверхностях;
- 2 форсунки одновременно наносят жидкость сверху и снизу заготовки;
- Регулировка подачи необходимого количества жидкости.
- Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений;
- Обеспечение стабильной работы за счет подключения постоянного питания;
- Оснащен 2-мя двигателями
Мощность: 0,37 кВт;
Частота: 50 Гц;
Скорость вращения: 1350 об/мин.
- В перегородках станка в зоне прохождения детали установлены щетки для очистки обработанной детали от пыли и частиц кромочного материала предыдущих узлов, который может попасть под копиры последующих узлов;
- Подсветка внутренней зоны агрегатов станка.
Блок подготовки воздуха
- Пневмо-система станка оснащена блоком AirTAC;
- Регулировка давления и точный контроль подачи воздуха;
- Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения;
- Необходимое давление: 8 bar.
- Главный выключатель для подачи питания (Вкл/Выкл);
- Переключатель для наладки и перенастройки станка;
- Кнопка аварийной остановки на пульте управления и задней части станка.
- Входное напряжение: 380 В, 50 Гц;
- Преобразователь частоты Delta с функцией электро-остановки двигателя от перегрузки;
- Логический PLC контролер DELTA;
- Разрешается эксплуатация в диапазоне 0 - 40°;
- Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки).
- Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN.
- Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
- Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
- Отображение процессов и диагностической информации.
- Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.
