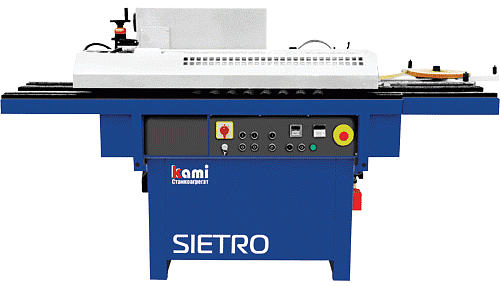

Автоматический кромкооблицовочный станок SIETRO 3.2

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 2 мм. Станок позволяет производить полный цикл обработки кромки - нанесение кромочного материала, торцовка свесов, фрезерование, полирование. Отличается компактностью и максимально выгодным соотношением «цена – качество».

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на небольших мебельных и столярных производствах для изготовления корпусной мебели.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

1. Подача кромки 2. Клеевой узел 3. Пресс группа 4. Узел 2-ух моторной торцовки 5. Чистовой узел фрезерования свесов 6. Полировальный узел

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

УЗЕЛ НАНЕСЕНИЯ КЛЕЯ

С помощью данного узла осуществляется нанесение и регулировка количества клея. Температура клея регулируется электронным блоком контроля, что гарантирует поддержание нужной температуры и исключает перегревание клея.

УЗЕЛ ТОРЦОВКИ СВЕСОВ

Чистовая торцовка свесов кромки осуществляется автоматически, с помощью двух пил.

УЗЛЫ ФРЕЗЕРОВАНИЯ СВЕСОВ И ПОЛИРОВКИ

Фрезерный узел оснащен двумя радиусными фрезами R2 и плавающими копирами, позволяющими отслеживать толщину заготовки, что обеспечивает отличное качество обрабатываемой поверхности. Узел полирования устраняет шероховатость после фрезерования и придает обработанной кромке блеск.

ПНЕВМОУЗЕЛ

Пневмоузел включает электромагнитные клапаны и пневмомагистраль, с помощью чего осуществляется управление пневмосистемой станка.

УЗЕЛ ПОДГОТОВКИ ВОЗДУХА

Предназначен для очистки и удаления паров влаги из атмосферного воздуха, поступающего в пневмосистему. Для того, чтобы оборудование не подвергалось коррозии изнутри, в подготовленный воздух впрыскивается масло.

АВТОМАТИЧЕСКАЯ ПОДАЧА РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ
РЕГУЛИРОВКА КОЛИЧЕСТВА НАНОСИМОГО КЛЕЯ
УЗЕЛ АВТОМАТИЧЕСКОЙ ТОРЦОВКИ СВЕСОВ
УЗЕЛ ФРЕЗЕРОВАНИЯ ДЛЯ СНЯТИЯ СВЕСОВ ПО ПЛАСТИ С ПОМОЩЬЮ ДВУХ ТВЕРДОСПЛАВНЫХ ВЫСОКОЧАСТОТНЫХ ФРЕЗ
УЗЕЛ ПОЛИРОВАНИЯ КРОМКИ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ПК 6000

• Производительность, 6000 м³/час
• Диаметр воздуховодов, 100 мм
• Кол-во патрубков воздуховодов, 6 шт
• Кол-во мешков накопителей/фильтров, 2/2 шт.
• Емкость мешков накопителей, 0,6 м³
• Мощность электродвигателя, 5,5 кВт
• Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L

• Давление, 10 бар
• Производительность, 0,573 м³/мин
• Мощность, 4 кВт
• Объем ресивера, 100 л

КЛЕЙ FOLLMAN 1851

• Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
• Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
• Средненаполненный.
• Высокая начальная прочность.
• Высокая адгезия.
• Высокая термостойкость.
• Тонкий клеевой шов.
• Упаковка - 25 кг.
