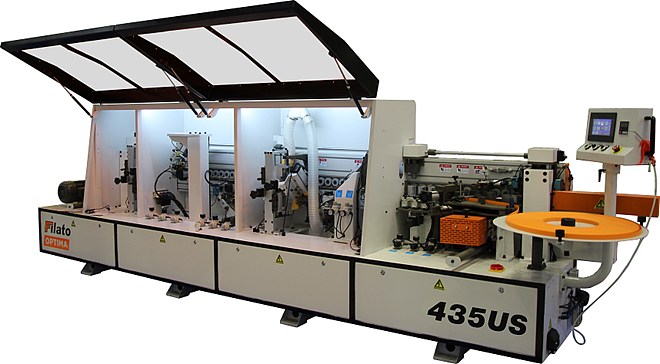

Автоматический кромкооблицовочный станок Filato OPTIMA 435US

НАЗНАЧЕНИЕ:

Односторонний кромкооблицовочный станок для оклейки прямоугольных заготовок различными кромочными материалами: ПВХ, ABS, акриловые.


ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на мебельных и столярных производствах для изготовления корпусной мебели и дверей.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

1. Линейка предварительного нагрева торца 2. Подача кромочного материала 3. Клеевой узел 4. Пресс группа 5. Узел 2-ух моторной торцовки 6. Чистовой узел фрезерования
Свесов 7. Узел 2-ух моторной обкатки углов 8. Узел радиусной циклевки 9. Узел пазования 10. Полировальный узел

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БАЗОВАЯ СТАНИНА

• Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
• Все элементыконструкции станкатакже проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ японского производства.

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ

• Сборочная линия является окончательным и важным этапом для стабильной работы станка.
• Опытные специалисты на профессиональных сборочных линиях, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

КОНТРОЛЬ КАЧЕСТВА

• Участок контроля качества.
• Специально измерительное оборудование.
• Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества;

ПРИЖИМНАЯ БАЛКА

• Прижимная балка из алюминия сечением профиля 160 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость.
• На необходимую толщину заготовки подъем и опускание прижимной балки осуществляетсяс пульта управления.
• По всей длине станка точное позиционирование балки достигается за счет четырех опор.
• Идеальную точность перемещения обеспечивает электропривод энкодера и двигателя.
• Двигатель подъема и опускания балки:
• Мощность: 0,25 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1400 об/мин.

КОНВЕЙЕР

• Долговечная и надежная конструкция конвейера.
• Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.
• Износостойкие башмаки в сочетании с резиновыми прижимными роликами диаметром 60 мм расположенными в 2 ряда обеспечивают точную транспортировку заготовок.
• Стабильная работа транспортировочного двигателя обеспечивается за счет плавного пуска и эклектического тормоза в целях безопасности при аварийной остановке.
• Двигатель подачи конвейера:
• Мощность: 2,2 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1430 об/мин

УСТРОЙСТВО ПОДАЧИ

• Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
• 2 литые стальные круглые опоры Ø 50 мм позволяют выдвинуть поддерживающую раму с направляющими роликами на 600 мм и за счет этого осуществляется плавное перемещение заготовок больших размеров.
• Счетчик с числовой индикацией позволяет оператору точно отследить заданную высоту подъема прижимной балки в режиме реального времени.

ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ
Предварительный нагрев торца заготовки в виде нагревательной планки создает нужную основу для качественной приклейки кромки.

Особо актуально в холодный период времени.
КЛЕЕВОЙ УЗЕЛ

• Плавная подача кромочного рулонного материала в зону нанесения клея из магазина диаметром 740 мм.
• Традиционный способ добавления клея в клеевой бачок расположен ниже относительно клеенаносящего вала.
• Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
• Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.
• Чувствительная регулировка подачи клеядля того, чтобы обеспечить рациональное использование клея.
• Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика:

- Мощность: 0,75 кВт;
- Частота: 50 Гц;
- Скорость вращения: 1400 об/мин.
ГИЛЬОТИНА
Встроенная гильотина на пневматическом цилиндре от AirTEC с электрическим переключателем рассчитан для высокой производительности. ПРЕСС ГРУППА

• Состоит из одного подающего ролика большого Ø 100 мм и трех допрессовочных Ø 65 мм роликов, которыеобеспечивают надежную фиксацию кромочного материала на торец заготовки.
• Регулировка площадки прижимной группы на толщину кромочного материала осуществляется с помощью цифрового счетчика.
• Каждый ролик оснащен индивидуальным пневмо-цилиндром.
• Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.

УЗЕЛ 2-УХ МОТОРНОЙ ТОРЦОВКИ

• Линейная направляющая расположена под углом 45°.
• Узел торцовки состоит из 2-ух двигателей:

- мощностью 0,55 кВт;
- частота 200 Гц;
- скоростью вращения 12 000 об/мин.

• 2 пилы диаметром 100 х 22 Z30; расположены под углом 5°.
• Автоматическая система смазки направляющих с помощью блока контроля времени.
• Точный контроль осуществляется за счет установленного частотного преобразователя Delta.
• Защита от перегрузки двигателя, это обеспечивает долгий срок службы станка.

ЧИСТОВОЙ УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ
Служит для фрезерования верхних и нижних свесов заготовки.
Узел фрезерования свесов с 2-мядвигателями 0,75 кВт.
- частота 200 Гц;
- скорость вращения 12 000 об/мин.
Точность позиционирования заготовки за счет копиров большого Ø180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø120 мм в торец заготовки.
На каждом двигателе установлены фрезы R2.
Ø69 х Ø16 H13 Z4
Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в фрезерном узле обеспечивает высокое качество обработки.
УЗЕЛ 2-УХ МОТОРНОЙ ОБКАТКИ УГЛОВ
Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов).
2 двигателя обкатки углов:
- мощностью 0,37 кВт;
- частота 200 Гц;
- скорость вращения 12 000 об/мин.
Две Фрезы с алмазными напайками.
Ø70 х Ø16 H16 Z3
Движение за счет пневматических цилиндров.
Возможно выбрать индивидуальную обработку угла стыков кромки.
Узел обкатки регулируется автоматически с помощью электро-датчика.
УЗЕЛ РАДИУСНОЙ ЦИКЛЕВКИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
Два двухсторонних ножа радиусом R2, с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи.
Размеры ножа: 20 х 12 х 2 х R2H
Настройка происходит с помощью цифровых счетчиков.
Точность позиционирования заготовки за счет копиров большого диаметра 180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø120 мм в торец заготовки.
УЗЕЛ ПАЗОВАНИЯ
Узел предназначен для пазования нижней плоскости заготовок, при этом сохраняет все предыдущие операции.
Регулировка паза от края детали с помощью контр упоров.
Регулировка глубины паза, с помощью счетчика.
Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в фрезерном узле обеспечивает высокое качество обработки.
Оснащен двигателями:
- мощностью 3,7 кВт.
- частота 200 Гц
- скорость вращения 12 000 об/мин.
Пила диаметром 100 х 22 Z4.
На заводе имеется возможность установить один из трех вариантов расположения пилы: снизу, сверху, в торец. ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
Обеспечение стабильной работы за счет подключения постоянного питания.
Оснащен 2-мя двигателями:
- мощностью 0,37 кВт;
- частота 50 Гц;
- скорость вращения 1350 об/мин.
Диаметр кругов: 150 х 22
ПАКЕТ «КОМФОРТ»
В перегородках станка в зоне прохождения детали установлены щетки для очистки обработанной детали от пыли и частиц кромочного материала предыдущих узлов, который может попасть под копиры последующих узлов.
Подсветка внутренней зоны агрегатов станка.
Удобство обслуживания и настройки агрегатов и отслеживания стабильной работы станка. БЛОК ПОДГОТОВКИ ВОЗДУХА
Пневмо-система станка оснащена блоком AirTAC.
Регулировка давления и точный контроль подачи воздуха.
Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
Необходимое давление 8 bar.
ЭЛЕКТРО-ВЫКЛЮЧАТЕЛИ
Главный выключатель для подачи питания (Вкл/Выкл) переключатель для наладки и перенастройки станка.
Кнопка аварийной остановки на пульте управления и задней части станка. ЭЛЕКТРО-КОМПОНЕНТЫ
Входное напряжение, 380 В, 50 Гц.
Преобразователь частоты Delta с функцией электро-остановки двигателя от перегрузки.
Логический PLC контролер DELTA.
Разрешается эксплуатация в диапазоне 0 - 40°.
Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки).
СИСТЕМА УПРАВЛЕНИЯ
Отдельно вынесен пульт управления с сенсорным дисплеем 7 дюймов Touch SCREEN.
Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
Макс.удобство эксплуатации, и быстрая обучаемость оператора.
Отображение процессов и диагностической информации.
Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
ЛИНЕЙКА ПРЕДВАРИТЕЛЬНОГО РАЗОГРЕВА ТОРЦА ЗАГОТОВКИ 2 УЗЛА НА ТОРЦЕВАНИЕ СВЕСОВ УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ 2-УХ МОТОРНАЯ ОБКАТКА УГЛОВ РАДИУСНАЯ ЦИКЛЯ УЗЕЛ ПАЗОВАНИЯ (НИЖНЕЕ РАСПОЛОЖЕНИЕ) ПОЛИРОВАЛЬНЫЙ УЗЕЛ АВТОМАТИЧЕСКАЯ СМАЗКА КОНВЕЙЕРА ТРАНСПОРТЕРА СИСТЕМА ОПРЕДЕЛЕНИЯ ПОДАЧИ ЗАГОТОВКИ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ПК 6000

• Производительность, 6000 м³/час
• Диаметр воздуховодов, 100 мм
• Кол-во патрубков воздуховодов, 6 шт
• Кол-во мешков накопителей/фильтров, 2/2 шт.
• Емкость мешков накопителей, 0,6 м³
• Мощность электродвигателя, 5,5 кВт
• Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L

• Давление, 10 бар
• Производительность, 0,573 м³/мин
• Мощность, 4 кВт
• Объем ресивера, 100 л

КЛЕЙ FOLLMAN 1851

• Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
• Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
• Средненаполненный.
• Высокая начальная прочность.
• Высокая адгезия.
• Высокая термостойкость.
• Тонкий клеевой шов.
• Упаковка - 25 кг.
