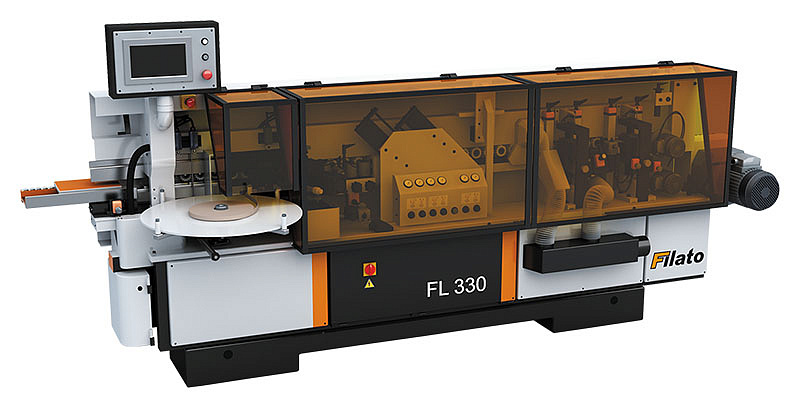

Автоматический кромкооблицовочный станок Filato FL-330

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 (10) мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на мебельных и столярных производствах для изготовления корпусной мебели и дверей.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

1. Подача кромки 2. Клеевой узел 3. Пресс группа

4. Узел 2-ух моторной торцовки 5. Чистовой узел фрезерования свесов 6. Полировальный узел

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БЛОКИРОВКА ПОДАЧИ

Блокировка позволяет подавать заготовки на минимально безопасном расстоянии друг от друга.

• Система автоматически срабатывает, предохраняя от повреждения агрегаты, исключая влияния «человеческого фактора».
• Расстояние между деталями 400 мм. От скорости подачи расстояние между деталями не меняется.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ

СОСТОИТ ИЗ ДВУХ УЗЛОВ

1 (ТИП НОЖНИЦ)

Узел предварительной обрезки (тип ножниц) для тонкой кромки (0,4 - 1 мм)

• Позволяет точно без заломов отрезать кромку и натуральный шпон.
• Идеальный вариант для тонкой кромки ПВХ т.к. приводной ролик тянет за собой тонкую кромку. Кромка в этом случае не слетает с детали и не сминается.

2 (ТИП НОЖ)

Узел предварительной обрезки (тип нож) для толстой кромки (2 - 3 мм).

• Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.

ПРЕСС ГРУППА

Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные - конусные.

Отличительные особенности:

• Позволяет прижать штучный материал толщиной до 10 мм.
• Быстрая полимеризация клея за счет большой площади контакта первого ролика (Ø120 мм).
• Конусные разнонаправленные ролики обеспечивают идеальный вид клеевого соединения.
• Настройка на толщину кромки происходит с помощью счетчика.

Пневматическая регулировка усилия прижима роликов позволяет подобрать и проконтролировать необходимое значение для прижима кромки.

УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ

Два промышленных двигателя (12 000 об/мин) 2 x 0,55 кВт TEKNOMOTOR (Италия)

• Имеется возможность поворота пил 0 - 15°
• Пилы перемещаются по двум призматическим направляющим, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

• Простое линейное движение двух пил вверх-вниз;
• Две призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
• Провода двигателей защищены кабелеукладчиками. Это предохраняет их от перетирания и повреждений.
• Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.

ФРЕЗЕРНЫЙ УЗЕЛ

Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт TEKNOMOTOR (Италия).

Мощность двигателей 1,1 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.

• Оснащены счетчиками точной настройки на разную толщину кромки.
• Фрезы целиковые 4 ножа Ø75; Z = 4; R2 LEUCO (Германия).
• Быстрая «настрой по кромке» путем установки образца кромки 0,4 мм или 2 мм под копировальную стойку. Не требует дополнительной подстройки.
• Имеется угол наклона фрезеров 0 - 45°. Эффективное использование режущего инструмента.

КОПИРЫ КРУГЛЫЕ БОЛЬШОГО ДИАМЕТРА

• Осуществляют плавный заход на деталь.
• Исключают повреждение любой облицованной поверхности.
• Обеспечивают точное копирование поверхности детали.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает

• Блеск обработанной поверхности, очищает от загрязнений.
• Восстанавливает цвет после циклевочного узла.
• Формирует микро радиус у тонкой кромки (притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.

НАСТРОЙКА

Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка.

ПОДАЮЩИЙ КОНВЕЙЕР

Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 80 мм. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор. Скорость перемещения заготовки меняется плавно от 6 до 20 м/мин. Это позволяет подобрать оптимальные режимы обработки необходимые заказчику.

Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.

КОМПЛЕКТУЮЩИЕ

Комплектующие компоненты ведущих мировых производителей:

• Двигатели TECNOMOTOR (Италия);
• Электронные компоненты Schneider (Германия);
• Инструмент Leuco (Германия);
• Подшипники FAG (Германия);
• Частотные преобразователи Delta (Тайвань);
• Направляющие HIWIN (Тайвань).

СКОРОСТЬ ПОДАЧИ 6 - 20 М/МИН, РЕГУЛИРУЕТСЯ БЕССТУПЕНЧАТО
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ
ТЕФЛОНОВЫЙ РЕЗЕРВУАР ДЛЯ КЛЕЯ ПОД КЛЕЕНАНОСЯЩИМ РОЛИКОМ
РЕГУЛИРОВКА КОЛИЧЕСТВА НАНОСИМОГО КЛЕЯ
ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОЛСТОГО КРОМОЧНОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS
ТОРЦОВОЧНЫЙ УЗЕЛ ДЛЯ ОБРЕЗКИ ПЕРЕДНЕГО И ЗАДНЕГО СВЕСОВ ПИЛОЙ С ДВУМЯ ДВИГАТЕЛЯМИ 12 000 ОБ/МИН.
ФРЕЗЕРНЫЙ УЗЕЛ ДЛЯ СНЯТИЯ СВЕСОВ
С вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм. ПНЕВМОПЕРЕСТАНОВКА УЗЛА НА ТОНКУЮ (0,4 ММ) И ТОЛСТУЮ (2 ММ) КРОМКУ (ОПЦИЯ)
ПОЛИРОВАЛЬНЫЙ УЗЕЛ 2 Х 0,18 КВТ 1400 ОБ/МИН.
ТРАНСПОРТНАЯ СИСТЕМА С ЦЕПЬЮ. НЕСУЩИЕ ПЛИТЫ ШИРИНОЙ – 80 ММ
ПРИЖИМНЫЕ РОЛИКИ ВЕРХНЕЙ БАЛКИ
Изготовлены из резины, устанавливаются на подшипниках. МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА D800 ММ
ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ СТАНКА
ПОДДЕРЖИВАЮЩИЙ СУППОРТ ДЛЯ ГАБАРИТНЫХ ЗАГОТОВОК
РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, ОСУШИТЕЛЬ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ПК 6000

• Производительность, 6000 м³/час
• Диаметр воздуховодов, 100 мм
• Кол-во патрубков воздуховодов, 6 шт
• Кол-во мешков накопителей/фильтров, 2/2 шт.
• Емкость мешков накопителей, 0,6 м³
• Мощность электродвигателя, 5,5 кВт
• Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L

• Давление, 10 бар
• Производительность, 0,573 м³/мин
• Мощность, 4 кВт
• Объем ресивера, 100 л

КЛЕЙ FOLLMAN 1851

• Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
• Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
• Средненаполненный.
• Высокая начальная прочность.
• Высокая адгезия.
• Высокая термостойкость.
• Тонкий клеевой шов.
• Упаковка - 25 кг.
