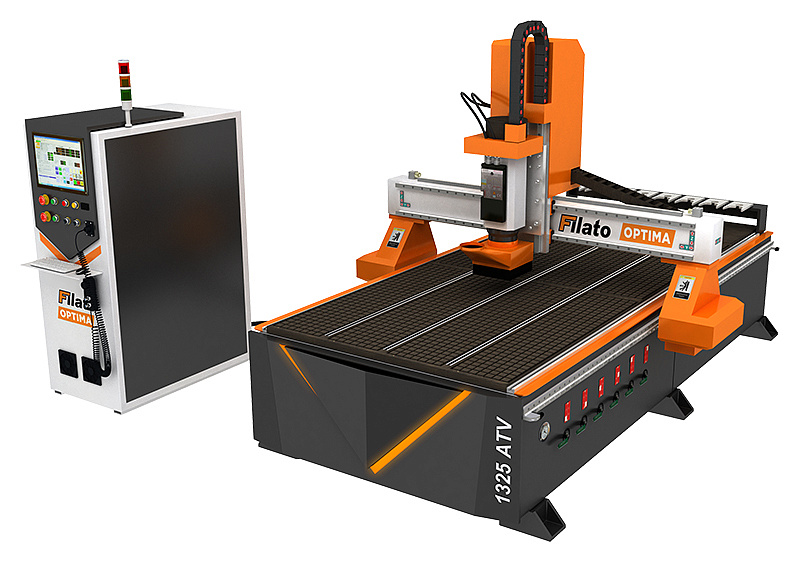

Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima ATV

НАЗНАЧЕНИЕ:

Станок предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов:

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Мебельное производство:

Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).

Отделка интерьеров:

Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.

Отделка экстерьеров:

Фигурные наличники с художественной резьбой и орнаментами для дверей и окон с худДекоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.

Производство дверей:

Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.

Реклама:

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА

Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.

СТАЛЬНОЙ ПОРТАЛ

Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА

Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА RoR (ГЕРМАНИЯ) ПО ОСЯМ X – Y

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно.

Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

ВЫСОКОСКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z (ТАЙВАНЬ)

Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДПШИПНИКАМИ LMA (ТАЙВАНЬ) ПО ОСЯМ Х / Y / Z

Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Направляющие 25 серии. ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ «SYNTEC FC» (ТАЙВАНЬ)

Одна из самых доступных и надежных систем управления. До сих пор устанавливается даже на металлообрабатывающих станках. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BeCad, Базис-Мебельщик, К-3 Мебель и др.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ “HQD” (9,0 КВТ - 18000 ОБ/МИН*)

Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (18 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха, поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.

*По желанию заказчика завод-изготовитель опционально может оснащать станок электрошпинделем с частотой вращения в диапазоне от 0 до 24 000 об/мин.

СЕРВОДВИГАТЕЛИ “LEADSHINE” 750W

Установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие. ДАТЧИК АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент.
Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака. ПЛАНЕТАРНЫЕ РЕДУКТОРЫ ПО ОСЯМ X / Y ROR (ГЕРМАНИЯ)

Установка немецких планетарных редукторов на перемещения по осям X и Y позволило обеспечить большую нагрузочную способность станка и в следствии рост КПД. В отличии от традиционных ременных редукторов, которые требуют постоянного обслуживания и регулировки, планетарные редуктора являются необслуживаемыми, что в свою очередь также позитивно сказывается на производительности оборудования за счет сокращения простоев связанных с настройкой и обслуживанием. ЛИНЕЙНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

Система автоматической смены инструмента с линейным магазином на 8 патронов ISO 30 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности. *При желании, за доплату, возможно заказать станок с барабанным магазином инструмента. ШКАФ УПРАВЛЕНИЯ

Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. ТРЁХФАЗНЫЙ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ «ZONCN»

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 11кВт.
ПУЛЬТ УПРАВЛЕНИЯ

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ

Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X / Y / Z

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. ИНСТРУМЕНТАЛЬНЫЙ ПАТРОН

Инструментальные патроны ISO30 (ER32) - 8 шт. поставляется в комплекте). Максимальный диаметр хвостовика инструмента до 20 мм. АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ

В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки. РЕГУЛИРУЕМЫЕ ОПОРНЫЕ ПЛОЩАДКИ

Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов. УЗЕЛ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования. ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Позволяет быстро и эффективно производить смазку подшипников перемещения, смазка производится вручную, нажатием на рычаг. ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные ремни и выключатели и т. д. НАБОР ЦАНГ

Стартовый набор цанг ER32 поставляется в комплект с различными диаметрами хвостовика.

*Количество цанг в комплекте может быть разным.

НАБОР ФРЕЗ И КЛЮЧЕЙ

Включает в себя стартовый набор фрез для настройки станка и первичного запуска. Комплект ключей для обслуживания станка.

*Количество фрез и ключей в комплекте может быть разным.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Наименование Кол- во, шт. Примечание Электрошпиндель, “HQD” с автоматической заменой инструмента 1 Мощность: 9 кВт, частота вращения: 18 000 об/мин, патрон ISO30. (Опционально: 24 000 об/мин.) Частотный преобразователь для плавного изменения оборотов электрошпинделя “ZONCN” 1 11 кВт Датчик измерения и калибровки инструмента 1 Автопозиционирование Шкаф с электрокомпонентами станка 1 Отдельно стоящий Стойка управления станком “SYNTEC” (Тайвань) 1 FC Ручной пульт управления к стойке 1 Серводвигатели осевого перемещения “Leadshine” 4 мощность 750 Вт Планетарные редукторы “RoR”(Германия) по осям X-Y 1 (комплект) Призматические линейные направляющие “LMA”(Тайвань) по осям X, Y, Z 3 (комплект) Шариковинтовая передача “TBI”(Тайвань) по оси Z 1 Косозубые передачи “RoR” (Германия) по осям X, Y 1 (комплект) Централизованная система смазки 1 Инструментальный магазин линейного типа 1 8 позиций (патрон ISO30) Комбинированный вакуумный рабочий стол с Т-пазами (6 вакуумных зон и отдельным включением, 1 манометр) 1 (подготовка для подключения вакуумного насоса) Защитные кабель-каналы для электропроводки по осям X/Y/Z 1 (комплект) Аспирационный кожух на электрошпиндель (автоматический подъем и опускание) 1 Пылеулавливающий агрегат в комплект со станком не входит Узел подготовки сжатого воздуха 1 Регулируемые опорные площадки для станины 6 Ящик с ЗИП 1 Инструментальный патрон 8 ISO30 Набор цанг 1 ER32 Набор фрез для обработки дерева / МДФ / ДСП 1 Набор гаечных ключей для обслуживания станка 1 Руководство пользователя 1 на русском языке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ВАКУУМНЫЙ НАСОСПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ - ВАРИАНТ 1

Высокопроизводительный пластинчато- роторные безмасляные насос обеспечивают производительность до 160 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.

ВАКУУМНЫЙ НАСОСПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ - ВАРИАНТ 2

Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Производительность: 320 м3/час и глубина вакуума до 50%.

Конструктивные особенности насоса не позволяют его использовать для работы со всеми типами материалов, однако более низкая стоимость, относительно пластинчато-роторных вакуумных насосов сухого типа, сделали вихревые насосы популярными среди потребителей. Рекомендуемые типы материалов: плитные материалы со средней и низкой абсорбирующей способностью.

ПОРШНЕВОЙ КОМПРЕССОР

TRIUMPH TH-C 5,5W 135L - Промышленный поршневой , масляный, ременной компрессор с рабочим давлением до 8 бар, Отличаются простотой и надёжностью конструкции, высокой ремонтопригодностью и оптимальным соотношением цены и качества.
Внимание: Завод-изготовитель оставляет за собой право вносить изменения в параметры и конструкцию станка, улучшая его эксплуатационные характеристики, без уведомления покупателя. На всё оборудование предоставляется гарантия 12 месяцев с момента приобретения.

СЕРТИФИКАТ БАЗИС ДЛЯ FILATO ST 1325 ATV и ST 2030 ATV:
