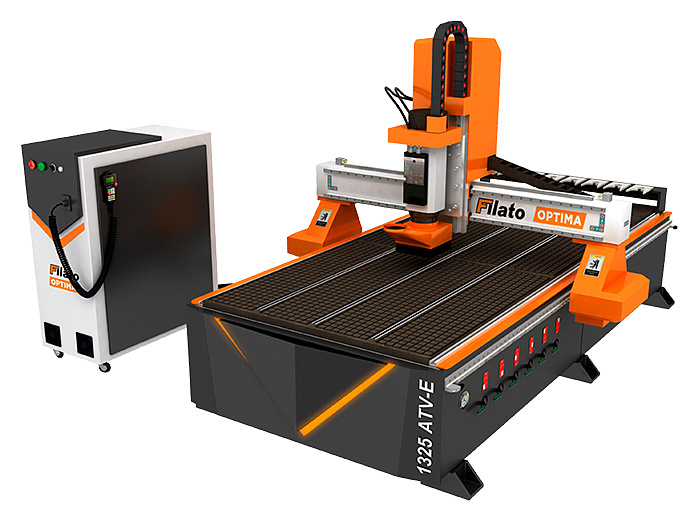

Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima ATV-E

НАЗНАЧЕНИЕ:

Станок предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов:

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Мебельное производство:

Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).

Отделка интерьеров:

Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.

Отделка экстерьеров:

Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.

Производство дверей:

Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.

Реклама:

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА

Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.

СТАЛЬНОЙ ПОРТАЛ

Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. ЛИТЫЕ ЧУГУННЫЕ ОПОРЫ ПОРТАЛА

Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. СКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z

Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ ПО ОСЯМ Х / Y / Z

Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. КОМПАКТНЫЙ ПУЛЬТ УПРАВЛЕНИЯ WEIHONG NK-105(G3)

Контроллер, устанавливаемый в шкаф управления, и компактный пульт управления позволяют реализовать автоматическую смену инструмента. ЖК экран пульта отображает необходимую информацию, а простая навигация по внутренним меню позволяют проводить все необходимые настройки. Для дополнительной безопасности пульт оснащен кнопкой аварийного отключения станка в случае возникновения нештатных ситуаций. Данная система отличное бюджетное решение для тех, кто не готов переплачивать за оборудование и при этом хочет получить максимум функциональности и простоту использования.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ “HQD” (9КВТ - 18000 ОБ/МИН)

Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (18 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет с связи валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах. Замена инструмента в шпинделе осуществляется в автоматическом режиме согласно заданной программе обработки.

*По желанию заказчика завод-изготовитель опционально может оснащать станок электрошпинделем с частотой вращения в диапазоне от 0 до 24 000 об/мин. ГИБРИДНЫЕ ЭЛЕКТРОДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДЫ)

Установленные на каждом узле для перемещения по всем осям. За счет интегрированных энкодеров обеспечивается точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременных редуктора, которые в свою очередь, обеспечивают необходимый коэффициент редукции и необходимое усилие. РЕМЕННЫЕ РЕДУКТОРЫ ПО ОСЯМ X/Y

Крутящий момент от гибридного серводвигателя передается на передачу шестерня-рейка через ременные редукторы, которые установлены по осям X и Y. ДАТЧИК АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент. Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака. ШКАФ УПРАВЛЕНИЯ

Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. ТРЁХФАЗНЫЙ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 11 кВт.
ЛИНЕЙНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

Система автоматической смены инструмента с линейным магазином на 8 патронов ISO 30 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.
ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ

Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т»-образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов.
ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X / Y / Z

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.
АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ

В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод, вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.
УЗЕЛ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.
ИНСТРУМЕНТАЛЬНЫЙ ПАТРОН

Система автоматической смены инструмента с линейным магазином на 8 патронов ISO 30 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента, имеет более простую конструкцию, что обеспечивает высокую степень надежности.
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Позволяет быстро и эффективно производить смазку подшипников перемещения, смазка производится вручную, нажатием на рычаг.
ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные ремни и выключатели и т.д.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание Электрошпиндель, “HQD” с автоматической заменой инструмента 1 Мощность: 9 кВт, обороты: 18000 об/мин (опционально: 24 000 об/мин), цанга ER32 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1 11 кВт Шкаф с электрокомпонентами станка 1 Система управления станком 1 Компактный пульт управления WEIHONG NK-105(G3) Ручной пульт управления станком 1 NK 105, NC-studio handle control system Датчик измерения и калибровки инструмента 1 Автопозиционирование Вакуумный рабочий стол с интегрированными Т-пазами для возможности механического крепления заготовок. 6 вакуумных зон с отдельным включением, 1 манометр. 1 Внимание: Вакуумные насосы в комплекте со станком не поставляются! Для эффективной работы на всей рабочей зоне, рекомендуется использовать 1 насос производительностью 160 м³/ч. (для модели Optima 1325 ATV-E) / 2 насоса производительностью 320 м³/ч. (для модели 2030 ATV-E) Гибридные серводвигатели осевого перемещения 4 Призматические линейные направляющие (Тайвань) по осям X, Y, Z (комплект) 3 Шариковинтовая передача TBI (Тайвань) по оси Z 1 Косозубые передачи по осям X, Y (комплект) 1 Набор фрез для обработки дерева/МДФ/ДСП 1 Инструментальный магазин линейного типа 1 8 позиций (патрон ISO30) Инструментальный патрон 8 ISO30 Набор цанг 1 ER32 Набор гаечных ключей для обслуживания станка 1 Струбцина для механического крепления деталей 8 Аспирационный кожух на электрошпиндель (автоматический подъем и опускание) Внимание: Пылеулавливающий агрегат в комплекте со станком не поставляется! Для эффективной работы рекомендуется использовать аспирационную установку производительностью не менее 3000 м³/ч Узел подготовки сжатого воздуха 1 Набор гаечных ключей для обслуживания станка 1 Ящик с ЗИП 1 Руководство пользователя 1 На русском языке Комплект ременных редукторов по осям X-Y (для модели Optima 2030 ATV-E) 1

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПОРШНЕВОЙ КОМПРЕССОР

TRIUMPH TH-C 5,5W 135L - Промышленный поршневой , масляный, ременной компрессор с рабочим давлением до 8 бар, Отличаются простотой и надёжностью конструкции, высокой ремонтопригодностью и оптимальным соотношением цены и качества. АСПИРАЦИОННАЯ УСТАНОВКА

Пылеулавливающий агрегат с рекомендуемой производительностью от 3000 м³/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки.

ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Вариант 1: Высокопроизводительный пластинчато-роторные безмасляные насос обеспечивают производительность до 160 м³/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера(рекомендуемый вариант).

Вариант 2: Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Производительность: 320 м³/час и глубина вакуума до 50%.

Конструктивные особенности насоса не позволяют его использовать для работы со всеми типами материалов, однако более низкая стоимость, относительно пластинчато-роторных вакуумных насосов сухого типа, сделали вихревые насосы популярными среди потребителей. Рекомендуемые типы материалов: плитные материалы со средней и низкой абсорбирующей способностью. БАЛКА С 2-МЯ ПРИЖИМНЫМИ РОЛИКАМИ (ДЛЯ МОДЕЛИ OPTIMA 2030 ATV-E)

Задача данных роликов обеспечить дополнительный прижим деталей при обработке чтобы избежать их смещения. Ролики прижимают детали к рабочему столу за счет пневмоцилиндров и имеют обрезиненное покрытие для сохранения покрытия деликатных поверхностей во время их перекатывания. Особенно актуальна данная опция при обработке заготовок малого размера: элементы каркасов ящиков, фасады ящиков, а также позволяют осуществлять раскрой одновременно нескольких листов фанеры, дсп, мдф и других плитных материалов значительно повышая производительность станка. Данная опция требует подключения к сжатому воздуху.
