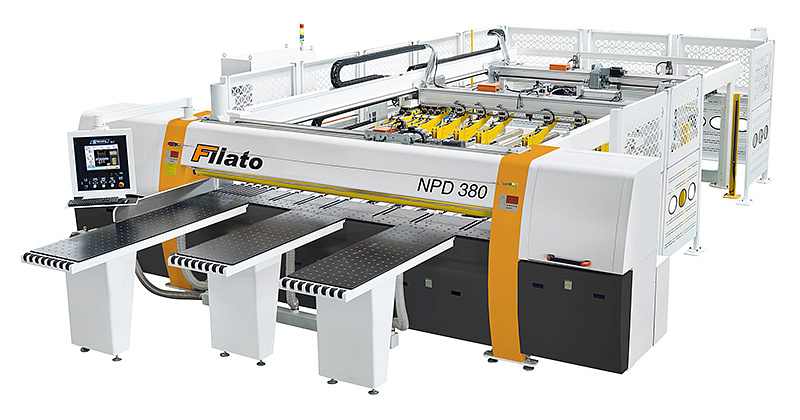

Раскроечный центр Filato NPL 380D

НАЗНАЧЕНИЕ:

Станок индустриального класса, предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА

Станина специальной конструкции, изготовлена из высококачественной стали. При изготовлении проходит все технологические циклы, которые обеспечивают необходимые прочность конструкции и точность раскроя.

КОНВЕЙЕРНЫЙ СПОСОБ СБОРКИ СТАНКОВ

Сборка станков производится конвейерным способом высококвалифицированными специалистами. Отладку системы ЧПУ выполняют узкоспециализированные профессионалы высочайшего класса. Такая схема гарантирует постоянность качества изготовления.

КОНТРОЛЬ КАЧЕСТВА

Строгая система контроля качества, а также собственная лаборатория с высокоточным оборудованием.

СТАЛЬНОЙ СТОЛ ВЫСОКОЙ ЖЕСТКОСТИ

Стальная плита обработана с точностью до ±0,3 мм. Обеспечивает идеальный раскрой на протяжении всего срока службы станка.

ЗАГРУЗОЧНЫЕ СТОЛЫ.

Передние столы оснащены системой воздушного поддува для облегчения перемещения массивных пакетов заготовок. Ролики на торцах стола упрощают загрузку и разгрузку материала без повреждения поверхности. Вентилятор нагнетания воздуха. Расход потока 5,2 м³/мин.

ЗАГРУЗКА

Гидравлический задний загрузочный имеет грузоподъемность 5 т. Возможна загрузка материала сзади, справа или слева станка. Может быть доукомплектован приводным рольгангом. Возможна поштучная подача материала толщиной до 8 мм.

БОКОВОЙ ПРИЖИМ

Двойная система прижима обеспечивает надежное базирование материала относительно продольной линейки.

ПРИЖИМНАЯ БАЛКА

Высота перемещения балки зависит от высоты обрабатываемого пакета. Такая схема позволяет сократить время на прижим и увеличивает производительность. Система синхронного движения предотвращает перекос прижимной балки и обеспечивает плотный зажим материала без сколов.

ЗАЩИТНАЯ ШТОРА

Сегментная защита обеспечивает безопасность и защищает оператора от пыли и опилок.

ДВОЙНОЙ ТОЛКАТЕЛЬ

Программный толкатель оснащен системой двойных независимых захватов (в сумме 10 захватов). Применение этой системы позволяет увеличить производительность на вторых резах до 30%.

АСПИРАЦИОННЫЕ ВЫХОДЫ

Станок оснащен тремя аспирационными кожухами диаметрами Φ150 мм.

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

Контролирует оптимальное смазывание всех необходимых поверхностей, снимая необходимость обслуживания оператором.

СИСТЕМА УПРАВЛЕНИЯ

Станок оснащен возможностью подключения по локальной сети, а также USB-носителей. Профессиональный компьютер на Windows.

ПИЛЬНАЯ КАРЕТКА

Привод пильной каретки мощностью 2 кВт позволяет разгонять её при ходе до 90 м/мин, а при холостом ходе – до 120 м/мин. Вылет основной пилы контролируется системой ЧПУ и зависит от высоты распиливаемого пакета материала. Система быстрой смены основной пилы проста и удобна для оператора.

ОПТИМИЗАТОР РАСКРОЯ NXPARETO

Обеспечивает быстрое создание и редактирование карт раскроя, а также возможность выгрузки карт со сторонних мебельных конструкторов.

ПОМОЩЬ ОПЕРАТОРУ

Программное обеспечение позволяет отображать в режиме онлайн порядок загрузки, выгрузки и базирования материала во избежание человеческой ошибки. Дружелюбный интерфейс понятен и информативен для оператора.

ЭЛЕКТРОКОМПОНЕНТЫ, ИСПОЛЬЗУЕМЫЕ В СТАНКЕ, ОТ МИРОВЫХ ПРОИЗВОДИТЕЛЕЙ

Гарантируют стабильность работы станка.
