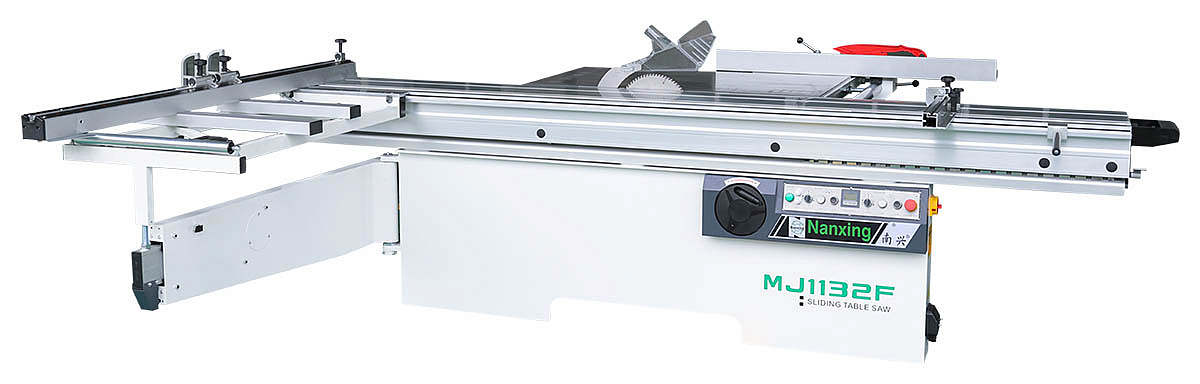

Форматно-раскроечный станок Nanxing MJ1132F

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МАССИВНАЯ СТАНИНА

Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

Широкие опорные поверхности, обработанные за один установ на станках с ЧПУ, позволяют легко установить каретку на станок. Данная конструкция не требует настройки в горизонтальной плоскости, облегчает монтаж и не нуждается в дополнительных регулировкахв дальнейшем.

РОЛИКОВАЯ КАРЕТКА

Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Ролики качения большого диаметра гарантируют плавность и легкость хода каретки при любых нагрузках. На сегодняшний день такой тип каретки наиболее распространен, надежен, долговечен и практически не требует технического обслуживания.

ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Каждый пильный узел после калибровки вала проходит 12-часовую обкатку с замером температуры подшипников. Такой контроль гарантирует качественный пропил и надежность узла.

РЕГУЛИРОВКА ПОДРЕЗКИ

Соосность подрезной пилы относительно основной осуществляется с помощью специального маховичка по принципу винт - гайка. Отсутствие промежуточных передаточных элементов позволяет точно настроить узел, а также, сохранить настройку.

БОЛЬШОЙ ОПОРНЫЙ СТОЛ

Оснащен закатным роликом для удобства работы с полноформатными листами и имеет размеры 1250 х 630 мм. Подвижная центральная опорная планка имеет длину 1000 мм и создает дополнительную опорную площадь.

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

ТЕЛЕСКОПИЧЕСКАЯ ОПОРА

Телескопическая опора шириной 320 мм и массивные кронштейны крепления к станине обеспечивают жесткость конструкции и позволяют работать с листами материала большой массы без потери точности и качества раскроя.

ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ

Дополнительный стол справа размером1250 х 600мм и стол на выходе заготовки размером 720 х 630 мм создают большую рабочую поверхность, улучшая эргономику работы на станке и снижая процент брака.

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления станка позволяет оператору быстро включить / выключить привод пил, а также настроить вылет основной и подрезной пил, которые регулируются при помощи электромотора. Угол наклона удобно регулируется с помощью маховика на передней панели станка. Значение угла отображается в реальном времени на электронном дисплее с точностью 0,1 мм.На панели установлена кнопка аварийной остановки станка.

УПОР ДЛЯ УГЛОВЫХ РЕЗОВ

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

СИСТЕМА СМАЗКИ

Для обеспечения долговечности в конструкции станка реализована система полуавтоматической смазки направляющих, которые отвечают за подъем / опускание пильных агрегатов.

ЭЛЕКТРОШКАФ

Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.

УСТАНОВОЧНЫЕ ГАБАРИТЫ:
