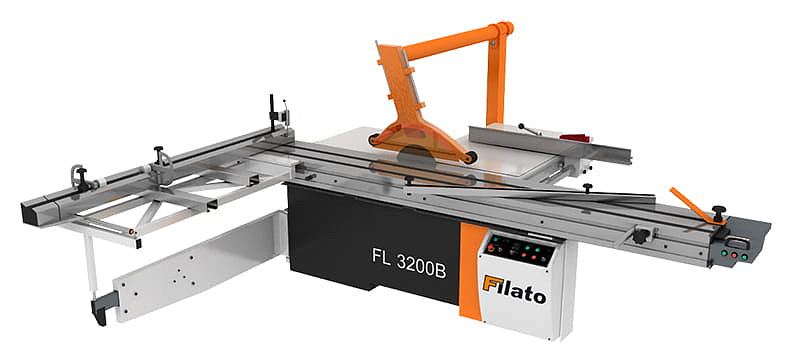

Форматно-раскроечный станок Filato FL-3200B

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МАССИВНАЯ СТАНИНА

Станина сварная, состоит из толстостенных труб прямоугольного сечения, которые образуют пространственную геометрическую с ребрами жесткости. Такая система обладает большой сопротивляемостью нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимальной виброусточивости станины в конструкции также используется листовая сталь толщиной до 4 мм. Обязательной операцией при производстве станка является отжиг станины на предмет снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной окраской.

Таким образом, станина обеспечивает стабильную работу и огромный ресурс станка.

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

РОЛИКОВАЯ КАРЕТКА

Каретка состоит из многокамерного алюминиевого профиля, перемещающегося по стальным цилиндрическим направляющим, которые обеспечивают высочайшую точность и качество распиловки.

Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

УНИКАЛЬНЫЙ ПИЛЬНЫЙ УЗЕЛ

Полный аналог Altendorf F-45 (до 2006 г.в.), литой, массой порядка 250 кг, обладает феноменальной виброустойчивостью и жесткостью. Длинный вал на разнесенных подшипниковых опорах имеет высочайшую сопротивляемость нагрузкам на изгиб и кручение. Такая конструкция пильного узла обеспечивает высочайшую точность пиления.

КОНСОЛЬНАЯ СИСТЕМА КРЕПЛЕНИЯ

Позволяет уйти от направляющих, требующих регулярной смазки. Пильный узел базируется на продольной оси и перемещается вверх-вниз как маятник. Нет направляющих – нет необходимости в смазке, нет смазки – нет её закоксовывания от пыли и стопорения пильного узла при подъеме. Такая система также исключает предельные нагрузки на элетродвигатель системы перемещения по высоте.

Консольное крепление позволяет быстро, за считанные секунды менять скорость вращения основной пилы путем перекидывания приводных ремней на шкивах.

ЗАКРЫТЫЕ НАПРАВЛЯЮЩИЕ УЗЛА НАКЛОНА

Расположены снаружи источника загрязнения, имеют большую опорную поверхность, позволяющую плавно и равномерно перемещать массивный пильный узел. Направляющие защищены от попадания пыли и требуют минимального технического обслуживания.

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

ЛИНЕЙКА ДЛЯ КОСЫХ РЕЗОВ

В стандартную комплектацию станка включена градуированная линейка с массивным флажковым упором и линзой, которая устанавливается на каретку в "Т-образный" паз.

Данное приспособление обеспечивает максимальное удобство и точность косых резов при раскрое.

КНОПКИ НА КАРЕТКЕ

Кнопки запуска основной и подрезной пилы вынесены на каретку, что значительно облегчает запуск станка, уже с базированной крупноформатной плитой.

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали.

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ

Большой защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также гарантирует полную защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления станка позволяет оператору быстро включить/выключить привод пил, а также настроить вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка.

УСТАНОВОЧНЫЕ ГАБАРИТЫ:
