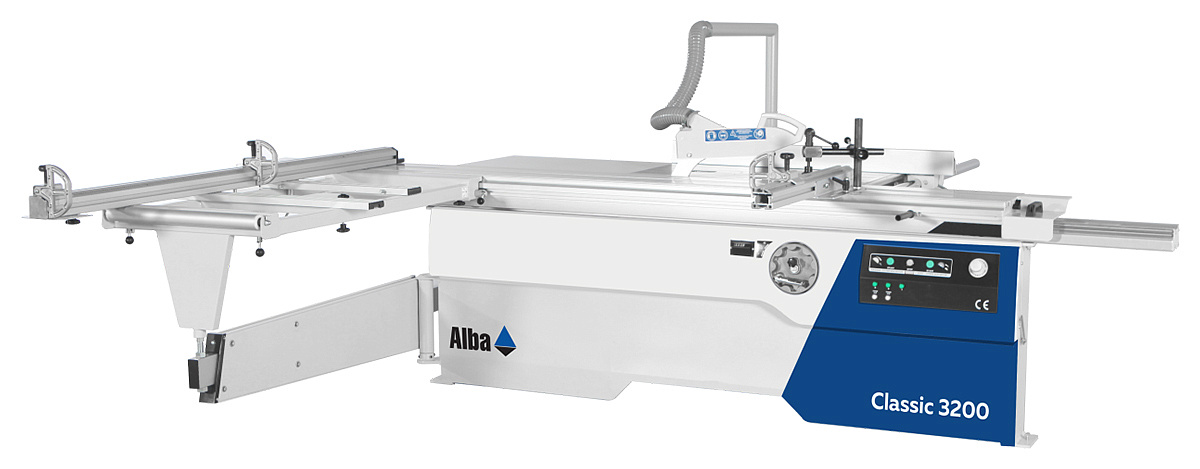

Форматно-раскроечный станок Alba Classic 3200

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя облицованных и ламинированных плитных материалов (МДФ, ДВП, ДСтП и клееных щитов, фанеры) с предварительной подрезкой нижней пласти для исключения сколов, а также заготовок из массива древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству корпусной и мягкой мебели, деревообрабатывающие предприятия по производству столярно-строительных изделий, клееных щитов, фанеры и др.

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МАССИВНАЯ СТАНИНА ПРОМЫШЛЕННОГО СТАНКА

Станина сварная образуют пространственную геометрию с ребрами жесткости. Такая система обладает большой сопротивляемостью к нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимального исключения вибраций в станине используется листовая сталь толщиной 6 мм в её конструкции.

Обязательной операцией в изготовлении станины является отжиг для снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной покраской. Станина обеспечивает стабильность в работе и долговечность станка.

ШАРИКОВАЯ КАРЕТКА

Каретка состоит из многокамерного алюминиевого профиля высокого качества. Перемещение каретки осуществляется по 8 направляющим с двух сторон, обеспечивая долговечность и плавность работы пильной каретки.

Базовая система блокировки с 4 точек.

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

Широкие опорные поверхности, обработанные за один установ на станках с ЧПУ, позволяют легко установить на них каретку. Данная конструкция не требует настройки в горизонтальной плоскости, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления станка позволяет оператору быстро включить / выключить двигатели основной и подрезной пилы. Также на панели расположена кнопка аварийной остановки станка, индикаторы при открытом кожухе.

ЗАЩИТНЫЙ КОЖУХ

Кожух пилы обеспечивает качественное пылеудаление, а также гарантирует полную защиту оператора.

РЕГУЛИРОВКА НАКЛОНА ПИЛЬНОГО УЗЛА

Механический рычаг ручной регулировки и индикатор градусов для перемещения на 45 - 90 градусов.

ЛИНЕЙКА С МЕХАНИЗМОМ ВОЗМОЖНОСТИ РЕЗОВ ПОД УГЛОМ

В стандартную комплектацию станка включена угловая линейка, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.

Эксцентриковый прижим для прижатия обрабатываемого материала.

ЗАДНЯЯ ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКОМ И РЕГУЛИРОВКИ ПИЛЬНОЙ КАРЕТКИ

Пульт управления станка позволяет оператору быстро включить / выключить двигатели основной и подрезной пилы. Также на панели расположена кнопка аварийной остановки станка, индикаторы при открытом кожухе.

Регулировка подрезной пилы, регулировка подъема и опускания пильного узла.

КОНСТРУКЦИЯ ПИЛЬНОГО УЗЛА

Разработана с применением современных систем трехмерного моделирования. Сам пильный узел монолитный, отлит из виброустойчивого серого чугуна без применения сварных швов. Такая технология производства применяется всеми ведущими мировыми производителями форматно-раскроечных станков.

ЭЛЕКТРОШКАФ

Электронные компоненты используются компании Schneider.
