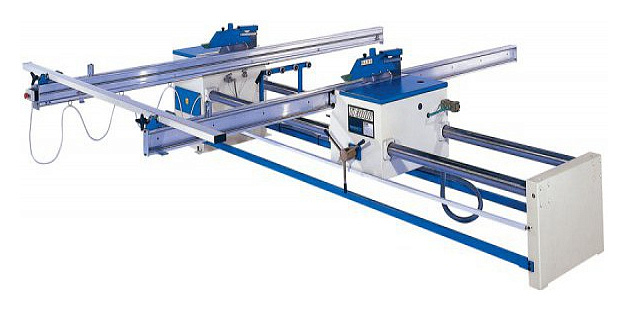

Форматно-раскроечные станки OMGA Ti 2500 Super и Ti 3000 Super

НАЗНАЧЕНИЕ:

Обрезка в размер клееного столярного щита, фанеры, облицованные плиты (ДСтП, МДФ, ДВП) длиной до 3000 мм и высотой до 110 мм прямоугольной формы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для производства столярно-строительных изделий, производства мебели, производства фанеры и плитных материалов. Станок может быть встроен в поточную линию.

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПИЛЬНЫЕ УЗЛЫ

Состоят из основной ф400 мм и подрезной ф125 мм пил.В зависимости от расстояния между пилами размер обрабатываемой заготовки находится в пределах от 320 ÷ 3000 мм. Выставление в размер осуществляется перемещением правого пильного узла по двум жестким стальным направляющим с помощью рукоятки, левый пильный узел фиксированный.Имеет возможность наклона до 45^o и регулировку по высоте.

ПОДАЧА ЗАГОТОВОК

Подача заготовок осуществляется по высокоточным полированным металлическим балкам. В базовой комплектации станка перемещение материала осуществляется вручную, но по запросу возможна автоматическая моторизированная подача.

НАДЕЖНОСТЬ И КАЧЕСТВО ОБОРУДОВАНИЯ

Жесткая конструкция и современные технические решения гарантируют длительный срок эффективной и надежной эксплуатации оборудования.

ИСКЛЮЧЕНИЕ СКОЛОВ

Для предотвращения сколов используется подрезная пила которая вращается попутно подаче заготовки.Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.

РАЗМЕРНАЯ НАСТРОЙКА

При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической подаче - механическим счетчиком.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

МЕХАНИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ ПИЛЬНОГО УЗЛА

С помощью электродвигателя правый пильный узел перемещается по двум жестким стальным направляющим на необходимый размер.Используется с целью облегчения условий труда и повышения скорости и производительности оборудования.

ФИКСАЦИЯ ЗАГОТОВКИ

Дополнительно для надежной фиксации заготовок станок может оборудоваться четырьмя пневматическими прижимами.

ЦИФРОВОЙ СЧЕТЧИК ПЕРЕМЕЩЕНИЯ ПИЛЬНОГО УЗЛА

Счетчик служит для более точного перемещения пильного узла до заданной величины.

Счетчик служит для более точного выставления размера обрабатываемого материала.

МЕХАНИЧЕСКАЯ ПОДАЧА ЗАГОТОВОК

Перемещение заготовки осуществляется с помощью установки привода подачи. Служит так же для увеличения производительности и безопасности при работе на данном станке.

ПРИНЦИП РАБОТЫ:

Заготовка помещается на высокоточные полированные металлические балки. Подача ее в зону обработки происходит вручную или по запросу станок дополнительно может быть оборудован автоматической моторизированной подачей. Обрезка осуществляется с помощью двух пильных узлов один из которых (левый) фиксированный, а другой перемещаясь по двум жестким стальным направляющим настраивается на нужный размер. При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической - механическим счетчиком. Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.
