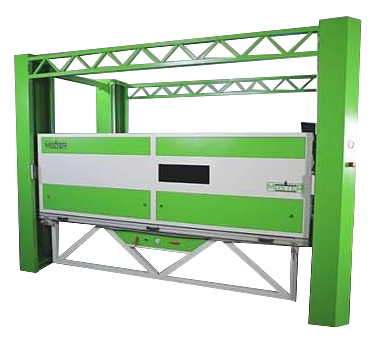

Специальный вакуумный пресс MASTER Composite Avia

НАЗНАЧЕНИЕ:

Универсальный мембранный пресс для изготовления деталей из композиционных материалов и нанесения декоративных пленок на панели внутренней обшивки салона пассажирского транспорта и др. промышленных целей

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется напредприятиях вертолетной, авиационной и аэрокосмической отрасли. В компаниях специализирующихся на изготовлении и тюнинге спортивных автомобилей, оснащении интерьеров катеров и яхт.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПОДВИЖНОЙ КУПОЛ НАГРЕВА

Оборудован инфракрасными лампами, представляет собой стальную конструкцию внешнего силового каркаса, обшитую декоративными панелями и стальную конструкцию внутреннего каркаса, обшитую светоотражающими панелями из ячеистого алюминиевого сплава, увеличивающего количество угловых отражений инфракрасных излучений от ламп. Между каркасами проложен теплоизолирующий материал, который предотвращает потерю температуры в процессе работы и делает работу на оборудовании абсолютно безопасной.

Купол имеет смотровое окно, позволяющее вести визуальный контроль процесса прессования.

Для управления нагревательными лампами используются регуляторы мощности, с помощью которых происходит плавное включение и регулирование инфракрасных ламп, тем самым лампы не подвергаются резким скачкам и перепадам напряжения, что существенно продлевает срок их службы и не оказывает воздействия на всю внешнюю сеть потребителя в виде просадки напряжения во внешней сети.

Купол установлен на направляющих и приводится в движение четырьмя пневматическими цилиндрами фирмы Camozzi, с рабочим ходом 900 мм.

Для синхронизации работы пневматических цилиндров применена цепная передача, которая обеспечивает синхронноепередвижение нагревательного купола вверх и вниз.

Система перемещения купола высоконадежна и не требует дополнительного обслуживания в течении длительного срока эксплуатации. Для безопасности работы персонала, на прессе применена система инфракрасного барьера, которая предотвращает опускание купола, в момент, когда оператор находится в зоне перемещения купола.

ПОДВИЖНОЙ РАБОЧИЙ СТОЛ С МЕМБРАНОЙ

Установлена на данном прессе и состоит из силового стального каркаса, столешницы из алюминиевого листа толщиной 8 мм с насечками для откачки вакуума и прижимной рамки из алюминиевого профиля с установленной на ней каучуковой мембраной толщиной 2 мм. Стол имеет прочные колеса, выточенные из высокопрочного стального сплава. Рабочий стол установлен на рельсы и приводится в движение оператором пресса без приложения особых усилий.

Прижимная рамка с каучуковой мембраной приводится в движение пневматическими цилиндрами фирмы Camozzi, что повышает производительность данного пресса.

Фиксация рамки производится с помощью качественных замков, исключающих вероятность нарушения герметичности стола при работе пресса.

Стол оснащен датчиками фирмы CAMSCO контролирующими полное закрытие замков. Датчик температуры, установленный на поверхности мембраны, позволяет автоматизированной системе полностью контролировать заданную температуру прессования.

СИЛИКОНОВАЯ МЕМБРАНА

Немецкого производства, толщиной 2mm имеет высокую прочность, эластичность и устойчивость к высоким температурам прессования. Мембрана крепится к прижимной рамке при помощи силиконовых жгутов в паз профиля рамки, что облегчает и ускоряет монтаж и демонтаж мембраны, позволяет менять натяжение мембраны, без какого либо дополнительного инструмента.

МЕМБРАННЫЙ ПРЕСС MASTER COMPOSITE

На прессе используются Немецкая вакуумная станция фирмы Busch, отлично зарекомендовавшая себя как на рынке, так и в нашем производстве вакуумных прессов серии Master на протяжении более 10 лет! Данная станция управляется полностью автоматически с панели оператора.
