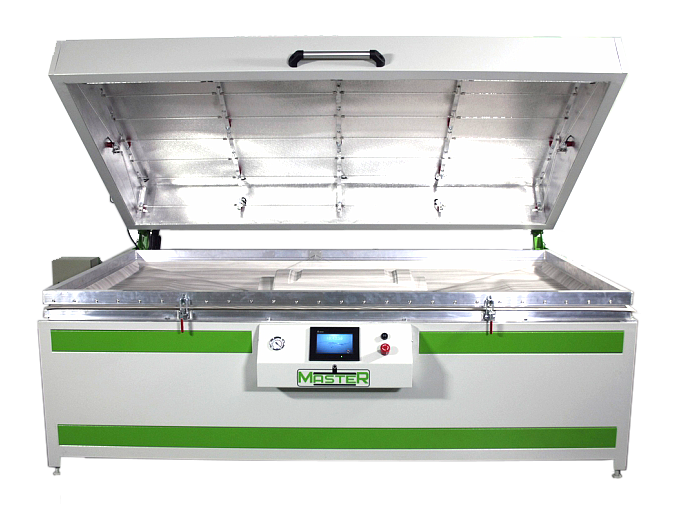

Пресс вакуумный MASTER Compact Plus

НАЗНАЧЕНИЕ:

Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.

При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки, перемещение нагревательных элементов и разгрузка – ручная/автоматическая. Использование специального драпирующего стола позволяет производить облицовку гнутых фасадов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА НАГРЕВА

В конструкции используется массив малогабаритных нагревательных кварцево-галогеновых ламп, которые обеспечивают быстрый и равномерный разогрев пленки, что позволяет сократить время цикла до 2-х минут.

РАБОЧИЙ СТОЛ

Конструкция рабочего стола позволяет облицовывать как плоские так и радиусные детали высотой до 240 мм (включая шаблон). Поверхность стола изготовлена из алюминия толщиной 6 мм и имеет многоточечную систему отвода воздуха. Стол имеет комбинированную конструкцию с подвижной драпирующей платформой размером 1900 х 940 мм. Драпирующая платформа значительно снижает вероятность брака при облицовке радиусных фасадов.

СИСТЕМА ПОДЪЕМА ТЕРМОМОДУЛЯ

Пружинно-рычажная система подъема термомодуля компенсирует вес нагревательного колпака и не требует от оператора усилий при загрузке/выгрузке деталей. Конструкция петель позволяет обеспечить доступ к рабочему столу с 4-х сторон.

ТЕРМОМОДУЛЬ

Закрытая конструкция термомодуля исключает влияние сквозняков вызывающих коробление и изменение цвета пленки. Смотровое окно позволяет визуально контролировать процесс прессования.

ВАКУУМНАЯ СИСТЕМА

Немецкий вакуумный насос фирмы BUSСH производительностью 40 м³/час. обеспечивает прессование со коэффициентом вакуума до 0,95.

PLC КОНТРОЛЛЕР DELTA

Удобный и эргономичный микропроцессорный программируемый блок управления с большим сенсорным дисплеем позволяет контролировать режимы работы пресса. При заказе с опцией «Электропривод перемещения нагревательного стола» блок управления обеспечивает работу в полностью автоматическом режиме, что позволяет исключить влияние «человеческого фактора».

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

АНТИСТАТИЧЕСКАЯ ПЛАНКА

Устройство предназначено для снижения уровня электростатических зарядов путем ионизации пленок ПВХ. Применение антистатической планки позволяет снизить вероятность брака от налипшей пыли , а также сократить время на очистку пленки перед прессованием.

ПИН-СИСТЕМА

• установка пинов по любой форме облицовываемых деталей;
• отсутствие мусора на столе в отличии от подложек из ДСП;
• конструкция пина предотвратит смещение детали или самого пина, что исключит вероятность брака;
• подложка для установки пинов защитит стол от повреждения при вырезании детали.

СТОЙКА ПЕРЕДВИЖНАЯ ДЛЯ СУШКИ ДЕТАЛЕЙ

Предназначена для укладки деталей для высыхания клея перед прессованием. Наличие роликов позволяет перемещать стойку с деталями.

СТОЙКА ДЛЯ 6-ТИ РУЛОНОВ ПЛЕНКИ

Позволяет устанавливать 6 рулонов пленки ПВХ. Предназначена для поочередного использования одного из видов пленки при работе пресса, а также для быстрой замены рулонов.

СИЛИКОНОВАЯ МЕМБРАНА

Позволяет производить облицовку натуральным шпоном, финиш-бумагой и пластиком, а так же формовать детали при изготовлении гнутоклееных элементов.

НОЖ ПОДРЕЗНОЙ

Предназначен для качественной чистовой обрезки свесов пленки.
