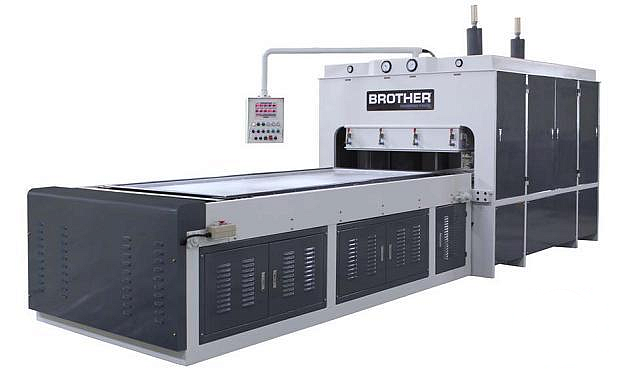

Мембранно-вакуумный пресс с избыт. давлением Brother BR 2600

НАЗНАЧЕНИЕ:

Предназначен для облицовки пленками ПВХ, АВС, ПП, натуральным шпоном, фольгой, тканью, натуральной и искусственной кожей и т.д. заготовок из МДФ, массива древесины, алюминия, стали, пластиков и т.д.

При облицовке используется нагрев, вакуумная технология и подача воздуха под давлением. Возможна комбинированная отделка поверхности с одновременным использованием пленок и термопереводной печати, что обеспечивает полную и достоверную имитацию двери любого размера, склеенной из рамки и филенки, с декоративным украшением - без применения специально напечатанных пленок.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

НОЖНИЧНЫЙ МЕХАНИЗМ ПОДЪЕМА ПЛИТ

Гидромеханический способ смыкания плит с использованием только двух силовых гидроцилиндров, существенно упрощающих конструкцию, повышающих ее надежность и долговечность и исключающих потери гидравлической жидкости (патент)

ГИДРОЦИЛИНДРЫ

Горизонтальное расположение силовых гидроцилиндров значительно упрощает доступность и обслуживание всей гидросистемы (патент)

МЕХАНИЗМ СИНХРОНИЗАЦИИ

Рычажно-реечный синхронизирующий механизм, исключающий перекос плит при смыкании пресса (патент)

СИСТЕМА НАГРЕВА

ТЭНы системы нагрева (мембрана снята) Блок подготовки горячего воздуха является запатентованным решением, исключающим образование на поверхности мембраны более холодных участков. Это предупреждает изменение цвета у облицовочных пленок некоторых видов, их коробление и сморщивание под мембраной. При этом из-за более равномерного нагрева клеевого слоя уменьшается и общее время, необходимое для выдержки заготовок под давлением (для некоторых режимов облицовывания - на 3...4 минуты)

СИСТЕМА ВЫПУСКА ВОЗДУХА

Глушители на выходе системы стравливания воздуха из рабочей зоны пресса при окончании цикла запрессовки, исключающие образование шума при выравнивании наружного и внутреннего давления воздуха

МЕХАНИЗМ СМЕНЫ СТОЛОВ

Наличие двух работающих поочередно загрузочных столов значительно увеличивает общую производительность пресса. Расположение загрузочных столов с одной стороны пресса исключает необходимость использования двух бригад рабочих на сборке пакетов прессуемых заготовок или сокращает потери рабочего времени на перемещение рабочих к рабочему столу на другой стороне пресса - при работе одной бригады

ПУЛЬТ УПРАВЛЕНИЯ

Цикл работы пресса и параметры процесса прессования задаются с пульта управления, расположенного на выносной поворотной консоли, помещаемой у рабочего места оператора, что исключает дополнительные потери его рабочего времени

СТОЙКА ДЛЯ РУЛОНОВ ПЛЕНКИ

Мобильная размоточная станция для установки трех рулонов пленки

ВАКУУМНАЯ ПОДСИСТЕМА

Вакуумный насос и ресивер большого объема расположены под загрузочными столами, что облегчает их облуживание и уход за ними. Вакуумный ресивер (патент) обеспечивает практически мгновенное создание необходимого разряжения в рабочей полости пресса, что исключает появление складок на заготовке

ПРИВОД ЗАГРУЗКИ СТОЛОВ

Привод перемещения загрузочных столов управляемый электронным инвертором обеспечивает их плавную подачу, что исключает сдвигание листового облицовочного материала, наложенного на заготовку при сборке прессуемого пакета

КЛАПАНЫ ПОДАЧИ ВОЗДУХА

Высоконадежные клапаны шарового типа сокращают цикл прессования за счет ускоренной подачи воздуха. Конструкция позволяет работать в двух режимах, с мембраной и без мембраны.

ЭЛЕКТРООБОРУДОВАНИЕ

Простая комбинация компонентов основного электрощита позволяет легко и доступно диагностировать электрическую часть пресса.

КОМПЛЕКТ ДЛЯ РЕМОНТА МЕМБРАНЫ

Устройство для ремонта (вулканизации) разрывов и повреждений на мембране

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ДВА РАБОЧИХ СТОЛА

У модели BR-2600 со стандартной высотой до 80 мм столы выдвигаются на одну сторону.

У модели BR-2600S со высотой до 180 мм столы выдвигаются на две стороны относительно корпуса.

МОБИЛЬНАЯ РАЗМОТОЧНАЯ СТАНЦИЯ ДЛЯ УСТАНОВКИ ТРЕХ РУЛОНОВ ПЛЕНКИ

УСТРОЙСТВО ДЛЯ РЕМОНТА (ВУЛКАНИЗАЦИИ) РАЗРЫВОВ И ПОВРЕЖДЕНИЙ НА МЕМБРАНЕ

СИЛИКОНОВАЯ МЕМБРАНА

Для шпонирования и работы с разными материалами такими как: фольга, пластик, финиш-бумага, кожа.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПРЕСС ДЛЯ БРИКЕТИРОВАНИЯ ОТХОДОВ (ОБРЕЗАЕМЫХ СВЕСОВ) ОБЛИЦОВКИ С ИСПОЛЬЗОВАНИЕМ НАГРЕВА

Тип прессованияПневмоцилиндр и горячий воздухПневмоцилиндр и горячий воздух850 х 500 х 300Мощность нагревателя, кВт10Габариты, мм1080 х 820 х 2100Вес, кг500

ПЕРЕДВИЖНАЯ СТОЙКА ДЛЯ РУЛОНОВ ПЛЕНКИ ПВХ

Позволяет устанавливать 6 рулонов пленки ПВХ. Предназначена для поочередного использования одного из видов пленки при работе пресса, а также для быстрой замены рулонов.

ПЕРЕДВИЖНАЯ СТОЙКА ДЛЯ СУШКИ ДЕТАЛЕЙ

Предназначена для сушки деталей после нанесения клея. Возможность перемещения. Позволяет укладывать заготовки различных размеров.
