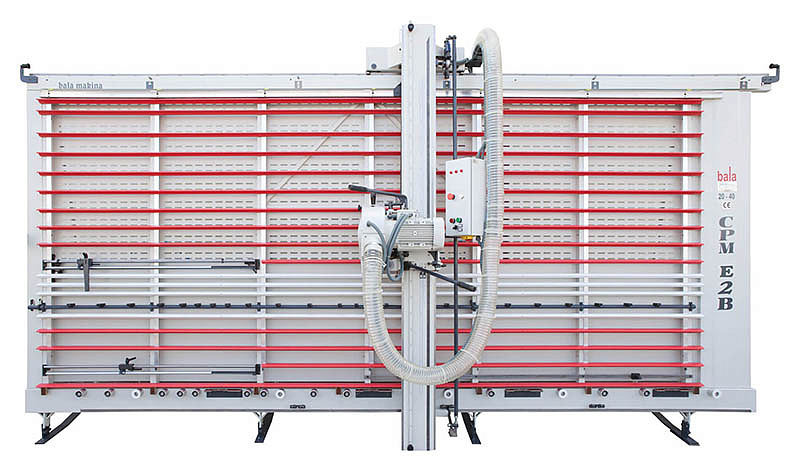

Форматно-раскроечный станок Bala Makina CPME 2B 20x40

НАЗНАЧЕНИЕ:

Станок предназначен для раскроя композитных материалов, полимеров, ПВХ, фанеры и т. д., а также, фрезерования пазов заданной конфигурации для производства упаковки (кассет) без дополнительных соединений, используемых в строительстве вентилируемых фасадов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Участки раскроя на предприятиях по производству алюминиево-композитных панелей (Alucobond и др.), а также предприятия, на которых требуется точный раскрой плитных материалов большого формата.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Обработка композитных алюминиевых панелей типа Alucobond и Dibond, широко используемых для облицовки зданий.

Рекламное производство. Станки активно применяются для раскроя полимерных листовых материалов больших форматов.

Раскроя фиброцементных плит на строительных площадках при обустройстве вентилируемых фасадов.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БОЛЬШИЕ ГАБАРИТЫ ДЕТАЛИ И ЭКОНОМИЯ ПЛОЩАДЕЙ

Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4100 х 2000 мм.

Опционально: возможно изготовление станка с длиной распила до 6 м.

ДВУХШПИНДЕЛЬНЫЙ ПИЛЬНЫЙ УЗЕЛ

Конструкция пильного узла позволяет одновременно установить на станок пильный диск и пазовальную фрезу. Переключение рабочего инструмента осуществляется с пульта управления.

ВЫСОКАЯ ТОЧНОСТЬ РАСКРОЯ

Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1).

УПОР ДЛЯ МАЛОГАБАРИТНЫХ ДЕТАЛЕЙ

Для базирования небольших деталей в станке предусмотрен промежуточный упор.

ЗАКАТНЫЕ РОЛИКИ

Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную.

ЗАЩИТА ОТ ПОВРЕЖДЕНИЯ НАПРАВЛЯЮЩИХ

Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое.

УПОР ДЛЯ УГЛОВЫХ РЕЗОВ

Опционально возможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически.

ЭЛЕКТРОННЫЕ ДИСПЛЕИ УКАЗАНИЯ РАЗМЕРОВ

Опционально возможно установить блоки цифровой индикации размера по горизонтали и вертикали. ОСОБЕННОСТЬ СТАНКА – НАЛИЧИЕ ДВУХ ШПИНДЕЛЕЙ

Работающие в маятниковом режиме: либо пазовальная фреза, либо пила для раскроя. Это позволяет значительно увеличить производительность и точность обработки. СТАНОК ОБОРУДОВАН АВТОМАТИЧЕСКОЙ РАМОЙ

Для ухода направляющих от пропила, аспирационным кожухом и роликами для облегчения подачи материала, что позволяет увеличить удобство работы на станке. ВЕРТИКАЛЬНАЯ КОМПОНОВКА

Позволяет выдерживать точную геометрию пропила благодаря перемещению пильного узла вместо перемещения заготовки.
