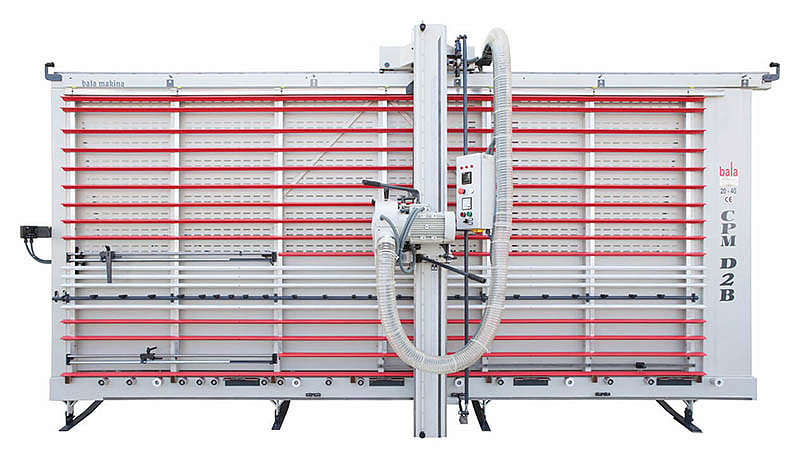

Форматно-раскроечные станки Bala Makina CPM D2B 20x40 и CPM AV 20x40

НАЗНАЧЕНИЕ:

Станок предназначен для раскроя композитных материалов, полимеров, ПВХ, фанеры и т.д., а также, фрезерования пазов заданной конфигурации для производства упаковки (кассет) без дополнительных соединений, используемых в строительстве вентилируемых фасадов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Участки раскроя на предприятиях по производству алюминиево-композитных панелей (Alucobond и др.), а также предприятия, на которых требуется точный раскрой плитных материалов большого формата.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Обработка композитных алюминиевых панелей типа Alucobond и Dibond, широко используемых для облицовки зданий.

Рекламное производство. Станки активно применяются для раскроя полимерных листовых материалов больших форматов.

Раскроя фиброцементных плит на строительных площадках при обустройстве вентилируемых фасадов.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БОЛЬШИЕ ГАБАРИТЫ ДЕТАЛИ И ЭКОНОМИЯ ПЛОЩАДЕЙ

Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4000 х 2000 мм.

Опционально: возможно изготовление станка с длиной распила до 6 м.

ДВУХШПИНДЕЛЬНЫЙ ПИЛЬНЫЙ УЗЕЛ

Конструкция пильного узла позволяет одновременно установить на станок пильный диск и пазовальную фрезу. Переключение рабочего инструмента осуществляется с пульта управления.

ВЫСОКАЯ ТОЧНОСТЬ РАСКРОЯ

Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1).

УПОР ДЛЯ МАЛОГАБАРИТНЫХ ДЕТАЛЕЙ

Для базирования небольших деталей в станке предусмотрен промежуточный упор.

ЗАКАТНЫЕ РОЛИКИ

Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную.

ЗАЩИТА ОТ ПОВРЕЖДЕНИЯ НАПРАВЛЯЮЩИХ

Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое.

ЭЛЕКТРОННЫЕ ДИСПЛЕИ УКАЗАНИЯ РАЗМЕРОВ В БАЗОВОЙ КОМПЛЕКТАЦИИ

В моделях D2B и AV уже в базовую комплектацию включены блоки цифровой индикации размеров по горизонтали и вертикали. Позволяют более точно выставлять размеры и снизить влияние «человеческого фактора».

СИСТЕМА ПНЕВМАТИЧЕСКОЙ ФИКСАЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ

В моделях D2B и AV фиксация пильного портала в зоне вертикального реза осуществляется за счет срабатывания пневмоцилиндра. Управление системой фиксации осуществляется с пульта управления.

УПОР ДЛЯ УГЛОВЫХ РЕЗОВ

Опционально возможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически.

АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ ПИЛЬНОЙ ГОЛОВЫ

В модели AV предусмотрена система автоматического перемещения пильной головы по выставленным размерам. Управление циклом подачи осуществляется с пульта оператора. ОСОБЕННОСТЬ СТАНКА – НАЛИЧИЕ ДВУХ ШПИНДЕЛЕЙ
Работающие в маятниковом режиме: либо пазовальная фреза, либо пила для раскроя. Это позволяет значительно увеличить производительность и точность обработки. СТАНОК ОБОРУДОВАН АВТОМАТИЧЕСКОЙ РАМОЙ

Для ухода направляющих от пропила, аспирационным кожухом и роликами для облегчения подачи материала, что позволяет увеличить удобство работы на станке. ВЕРТИКАЛЬНАЯ КОМПОНОВКА

Позволяет выдерживать точную геометрию пропила благодаря перемещению пильного узла вместо перемещения заготовки.
